Description
Présentation et fonctionnalités :
Module STC1005 prévu pour piloter un moteur pas-à-pas bipolaire depuis un HUB Vint (à prévoir).
Ce driver permet de régler le courant et de surveiller la tension d’alimentation.
Il peut fonctionner selon deux modes :
– mode pas-à-pas avec la définition d’une position cible pour une précision jusqu’à 1/16 de pas
– mode « run » avec une rotation en continu à une vitesse spécifiée
Programmation et communication :
Phidgets met à disposition plusieurs API pour la réalisation de programmes en C, C#, Java, JavaScript, Python, Swift, etc.
Ce contrôleur est également pilotable via le logiciel de démonstration Phidgets disponible en téléchargement.

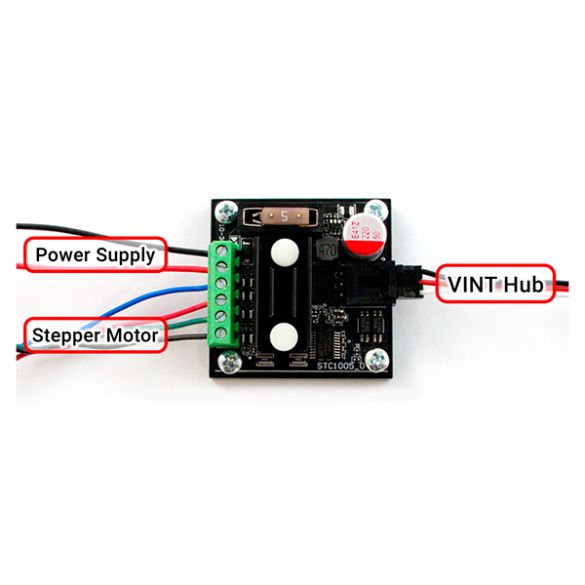

Connectique :

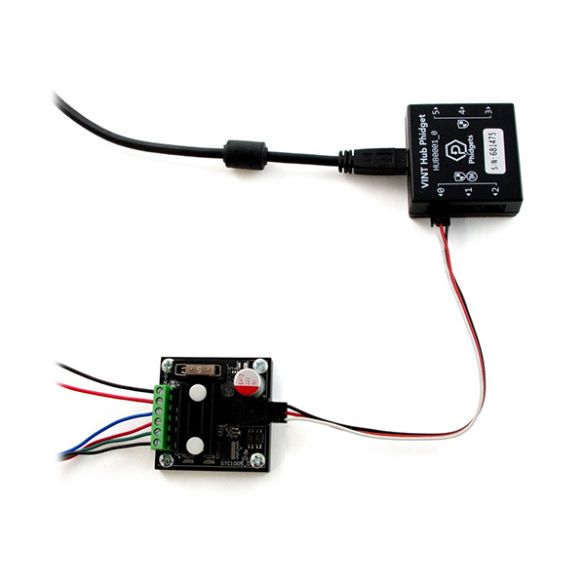

Ce module se connecte au HUB Vint via un cordon Phdigets à prévoir, voir articles conseillés.
L’alimentation et les sorties moteurs sont accessibles sur des borniers à vis.
Remarque :
Le hub VINT, les cordons de connexion, l’alimentation et le moteur sont à prévoir séparément (voir articles conseillés).
Caractéristiques :
- Alimentation : 10 à 30 Vcc
- Courant de sortie : 4 A maxi
- Résolution : 1/16 de pas
- Sortie sur borniers : 0,14 à 1,3 mm²
- Echantillonnage :
– min : 100 ms/ech
– maxi : 60 s/ech - Température de service : -20 à 85 °C
- Dimensions : 43,5 x 43,5 x 20 mm
Référence Phidgets : 4A Stepper Phidget STC1005_0
