Description
Carte d’expansion permettant d’accéder à toutes les E/S d’une carte micro:bit V1 et V2 sur un connecteur 2 x 20 broches mâles au pas de 2,54 mm facilitant le prototypage et le raccordement de câbles de connexions.

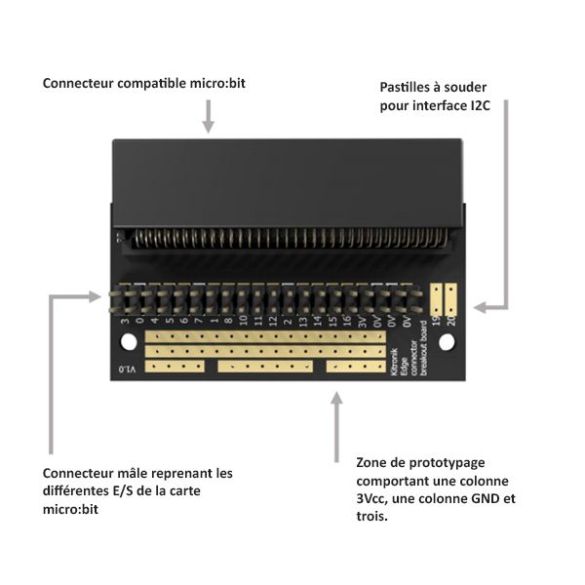

Cette carte comporte également une zone de prototypage avec un bus 3 Vcc, un bus GND et 3 zones non connectées entre elles permettant la connexion de boutons-poussoirs, de résistances, etc…

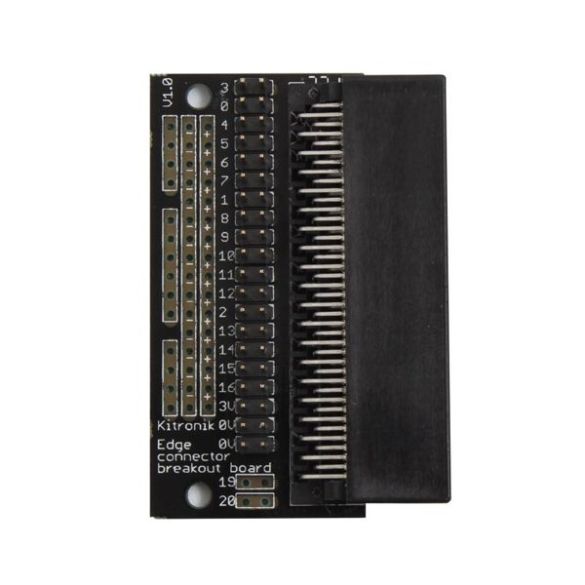

Le connecteur 2 x 20 broches permet un accès direct aux interfaces des boutons A et B et aux sorties de la matrice à Leds. L’interface I2C est reprise sur des pastilles à souder placées à côté du connecteur (19 pour SCL et 20 pour SDA).

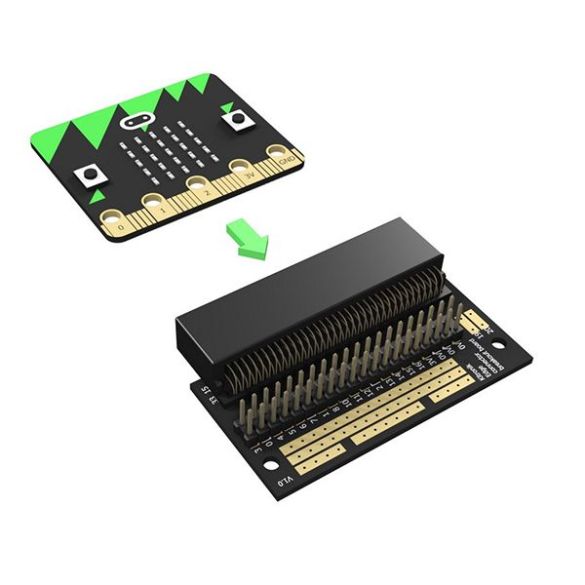

La carte micro:bit s’enfiche dans ce module via le connecteur EDGE prévu (voir photo d’illustration pour le sens).
Cette carte peut notamment être utilisée dans le Mini Buggy en kit.
Caractéristiques:
- Dimensions: 60 x 40 x 12 mm
- Référence Kitronik: 5601B
Compatible micro:bit V1 et V2
