Description
Présentation et fonctionnalités :
Module FTDI basé sur un circuit FT232RQ convertissant un signal USB en un signal série UART 1,8 V à 5 V.
Le FT232RQ est compatible avec les protocoles RS232, RS422 et RS485 et établit une liaison entre un ordinateur et une carte à microcontrôleur ou un appareil compatible.
L’horloge générée par ce module (6 MHz, 12 MHz, 24 MHz et 48 MHz) peut être utilisée pour piloter un microcontrôleur.
Programmation et communication :
Ce module se connecte sur un port USB d’un ordinateur sous Windows, macOS ou Linux (nécessite un cordon USB B).
Connectique :
Les E/S sont disponibles sur des connecteurs mâles au pas de 2,54 mm (voir nos câbles de connexions).

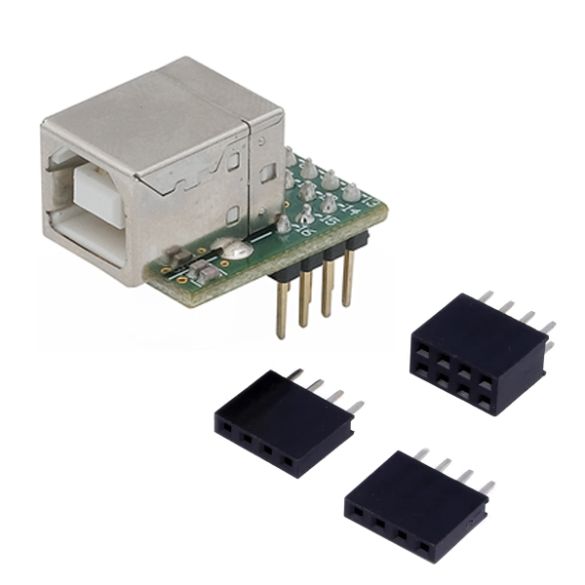

Contenu :
– 1 x module MM232R
– 1 x connecteur 2 x 4 broches M/F
– 2 x connecteurs 1 x 4 broches M/F
Remarque :
Le raccordement de ce convertisseur nécessite un cordon USB vers USB Type-B, voir AM/BM.
Caractéristiques :
- Alimentation : 5 Vcc via le port USB
- Consommation : 100 mA
- Interface : USB 2.0
- Connecteur : USB-B femelle
- Débit UART : 300 baud à 3 Megabaud
- Système requis :
– Windows 98 ou supérieur
– macOS 8 ou supérieur
– Linux 2.4 ou supérieur - Sortie 5 Vcc (via USB, voir fiche technique)
- Sortie 3,3 Vcc (via régulateur)

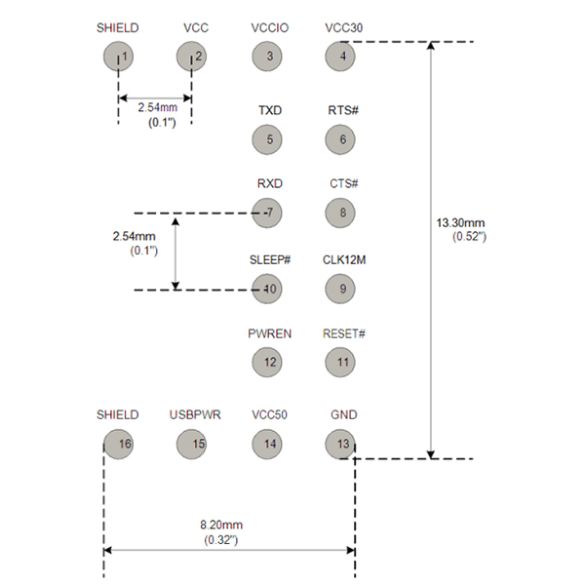

- Pas du brochage : 2,54 mm
- Température de service : -40 à 85 °C
- Dimensions : 18 x 21,5 mm
- Poids : 10,79 g
Référence FTDI : MM232R
