CPE2 équipement sous pression bon plan

Description

• Principe de fonctionnement Equipement de pression hydropneumatique composé de deux électropompes, contrôlées par un système de démarrage ESPA ECD avec régulation numérique par transducteur de pression, pour l’alimentation en eau sous pression. La pression dans l’installation est mesurée en temps réel au moyen d’un transducteur connecté au collecteur de refoulement. En fonction de la pression relevée, la commande de démarrage de la pompe est gérée à vitesse constante. Lorsqu’une valeur de pression supérieure à la pression de démarrage plus un différentiel prédéfini est atteinte, l’électropompe reçoit l’ordre de s’arrêter. Si la valeur de la pression tombe en dessous d’une pression différentielle prédéfinie lorsque l’une des pompes fonctionne, la deuxième pompe est commandée pour démarrer en cascade. Les pompes sont démarrées en alternance pour une meilleure répartition des heures de fonctionnement. Le contrôleur ESPA ECD est capable de gérer le fonctionnement des deux pompes. Pour un fonctionnement correct de l’équipement, un accumulateur hydropneumatique d’un volume adéquat est nécessaire pour minimiser le nombre de démarrages et d’arrêts du moteur. En cas de défaillance du système de contrôle des transducteurs de pression, le contrôleur ESPA ECD a la possibilité de fonctionner au moyen de pressostats, qui ne sont pas inclus dans la fourniture.
• Configuration de l’équipement Hydraulique Le système se compose de deux pompes électriques montées sur une plaque de base. Un clapet anti-retour en acier inoxydable et une vanne d’arrêt sont montés sur le côté refoulement des pompes, dans cet ordre. Les colonnes de refoulement sont raccordées au collecteur de refoulement en acier inoxydable. Le collecteur de refoulement dispose d’une sortie avec une vanne d’isolement pour l’installation de l’accumulateur hydropneumatique. Le transducteur, qui est relié au contrôleur ESPA ECD, est placé dans le même collecteur de refoulement. Partie électrique Les unités des séries CPE2 et CPE2M sont composées d’un contrôleur ESPA ECD. Les unités CPE2 sont fournies avec une armoire électrique qui comprend un disjoncteur par pompe pour la protection de la ligne électrique. En cas de défaillance de l’une des pompes, celle-ci peut être isolée et le reste de l’équipement peut continuer à fonctionner sans risque pour l’installation. Il est recommandé d’installer une ligne indépendante protégée par un disjoncteur dans le panneau d’alimentation principal. Le contrôleur ESPA ECD est capable de contrôler le fonctionnement et la protection des deux pompes de l’unité.
• Type de pompe Pompe multicellulaire en exécution verticale (MULTI).

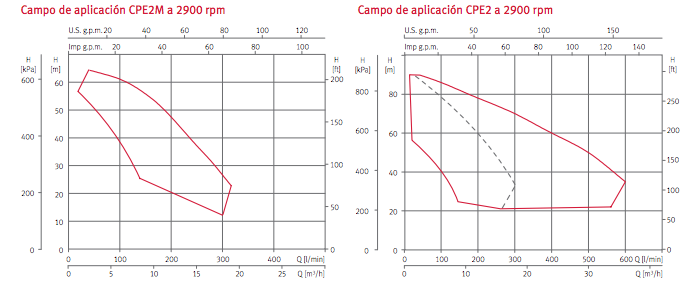

• Caractéristiques Débit maximal : jusqu’à 28 m3 /h en unité monophasée et jusqu’à 36 m3 /h en unité triphasée. Hauteur manométrique maximale : jusqu’à 90 mca. Puissance maximale de la pompe : 4 kW. Fluide à pomper : eau froide sanitaire, eau d’irrigation, eau de transfert. Température maximale du liquide : 40 °C.
