Description
Module basé sur un capteur PIR très faible consommation permettant de détecter les mouvements sur une petite zone. Cette platine communique en I2C avec un microcontrôleur 3,3 Vcc compatible Arduino® ou avec une carte Raspberry Pi.
- Fonctionnalités: ce capteur propose une détection de présence sur une distance maxi de 5 m, idéal pour les applications de surveillance connectées en WiFi avec un ESP32 ou simplement pour actionner un module relais.
- Connectique: ce module est compatible avec les interfaces plug-n-play sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon de connexion non inclus, voir kits et connectique.
Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules I2C compatibles.

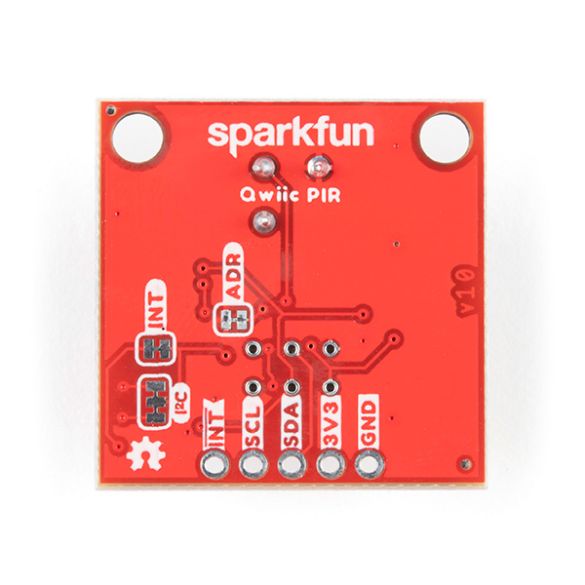

L’interface I2C de ce capteur est également disponible sur des pastilles à souder pour connecteur mâle type MH100.
- Programmation: Sparkfun propose un guide d’utilisation avec une librairie et exemples de programmes Arduino et Python pour Raspberry Pi.
- Remarque: uniquement compatible avec les microcontrôleurs 3,3 Vcc, l’utilisation avec un microcontrôleur de niveau logique 5 Vcc nécessite un convertisseur de niveaux, voir BOB-11771.
Caractéristiques:
- Alimentation: 2,7 à 3,3 Vcc
- Consommation: 170 µA
- Interface I2C:
– sur connecteur Qwiic de Sparkfun ou Stemma QT d’Adafruit
– sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder non inclus) - Adresse I2C: 0x12 (0x13 via pontet à souder)
- Détecteur PIR: EKMC4607112K
- Portée de détection: 5 m maxi
- Zone de détection: 90 x 90 ° (± 45 °)
- LED d’alimentation
- Dimensions: 25 x 25 mm
Référence Sparkfun: SEN-17374
Photos CC BY 2.0
