Description

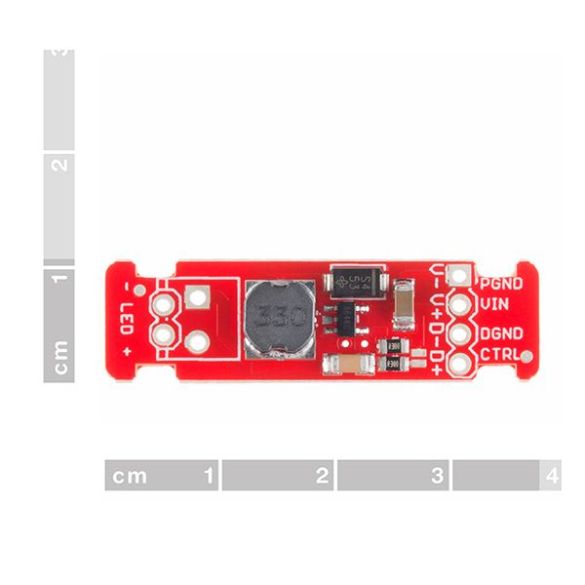

Ce driver basé sur un AL8805 permet de contrôler une led de puissance sous 350 mA à partir d’une carte à microcontrôleur Arduino par exemple. Il se commande par un signal PWM ou un signal analogique 0 à 2,5 V.

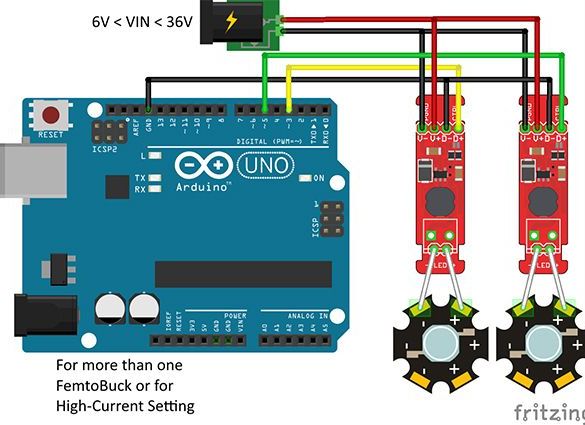

Possibilité de mettre un bornier à vis (non inclus) pour le raccordement de la led. Il est possible de doubler l’intensité de sortie (pont à souder pour le passage à 700 mA).

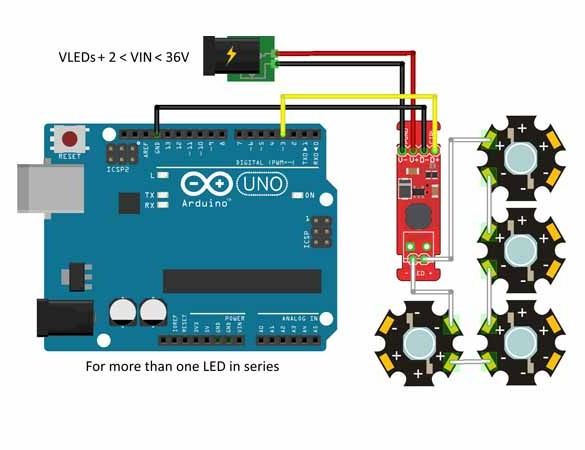

Remarque: il est possible de raccorder plusieurs leds en série (nécessite une tension d’alimentation supérieure à la somme des tensions de seuil des leds + 2 V)
Alimentation: 6 à 36 Vcc (en fonction du nombre de leds)
Puissance de la led: 350 ou 750 mA (350 mA par défaut)
Commande:
– via un signal PWM
– via un signal analogique 0 à 2,5 V
Référence Sparkfun: COM-13716
Photos CC BY-NC-SA 3.0
