Description

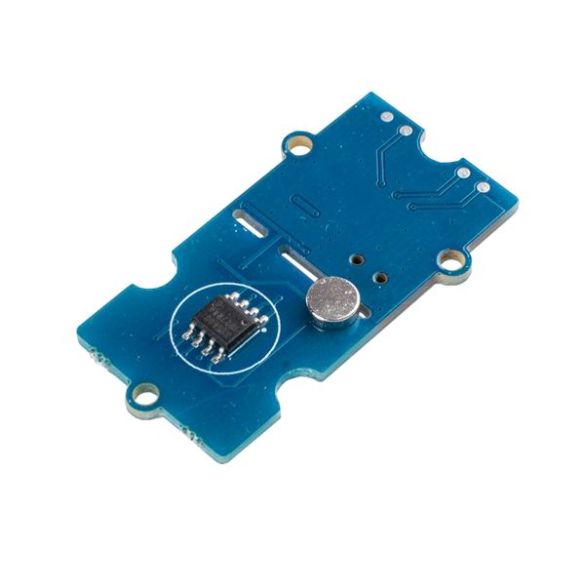

Module encodeur Grove basé sur un capteur magnétique à effet hall AS5600. Ce capteur haute précision et sans contact communique avec un microcontrôleur type Arduino® via le bus I2C.
Il se raccorde sur le bus I2C du Grove Base Shield, du Mega Shield ou du Nano Shield via un câble 4 conducteurs inclus.
Ce module comporte également une pastille à souder « OUT » donnant accès à une interface PWM ou analogique raccordée au capteur AS5600.
Un exemple de programme et une librairie compatibles Arduino® sont disponibles en fiche technique.
Applications: mesure de la vitesse de rotation d’un moteur, automatisme, mesure d’angle, etc.
Remarque: l’aimant n’est pas inclus.
Caractéristiques:
- Alimentation: 3,3 ou 5 Vcc
- Consommation: 100 mA maxi

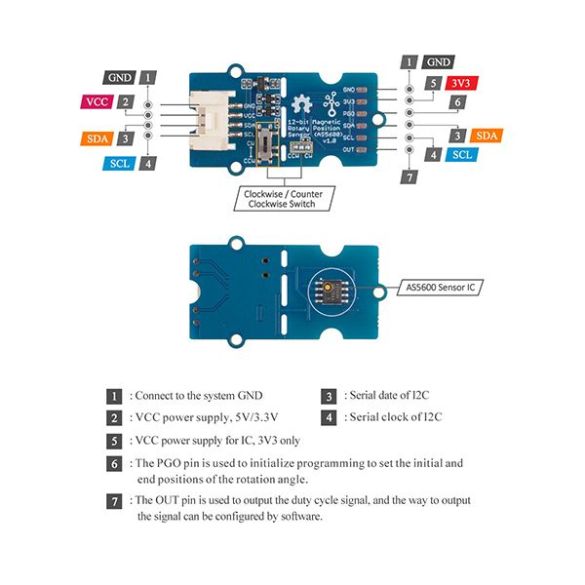

- Interfaces:
– I2C compatible Grove
– PWM ou analogique sur pastille à souder (OUT) - Adresse I2C: 0x36 (non modifiable)
- Sortie: 12 bits (4096 positions par tour)

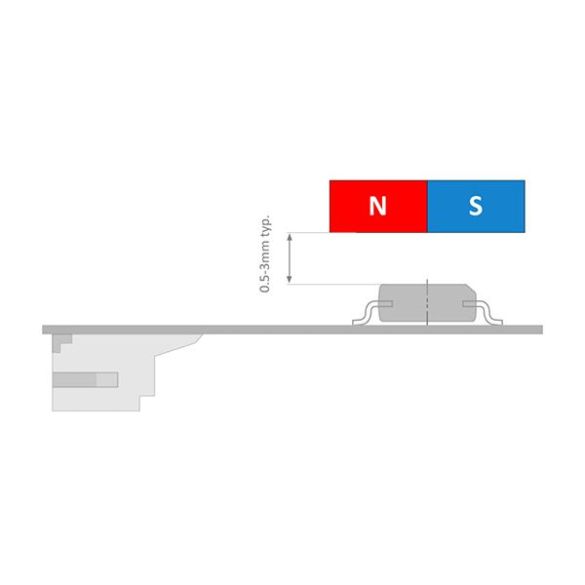

- Distance de détection de l’aimant: 0,5 à 3 mm maxi
- Dimensions: 40 x 20 mm
Référence Seeedstudio: 101020692
