FireBeetle 2 ESP32-S3 DFR0975 spécial

Description

Présentation et fonctionnalités :

Carte de développement compacte FireBeetle 2 de DFRobot basée sur un ESP32-S3 WiFi et Bluetooth, livrée avec un module caméra OV2640.

L’ESP32-S3 offre des interfaces WiFi et Bluetooth 5 (compatible BLE et Mesh) rendant cette carte idéale pour les projets IoT où la vision est nécessaire.

Programmation et communication :

Cette FireBeetle 2 peut être programmée avec plusieurs méthodes :
– avec l’Arduino IDE en installant l’extension nécessaire
– avec l’IDE d’Espressif ESP-IDF, le concepteur de l’ESP32
– en MicroPython avec l’IDE Thonny.

Un guide d’utilisation complet, en anglais, détaille les modes de programmation Arduino et MicroPython.

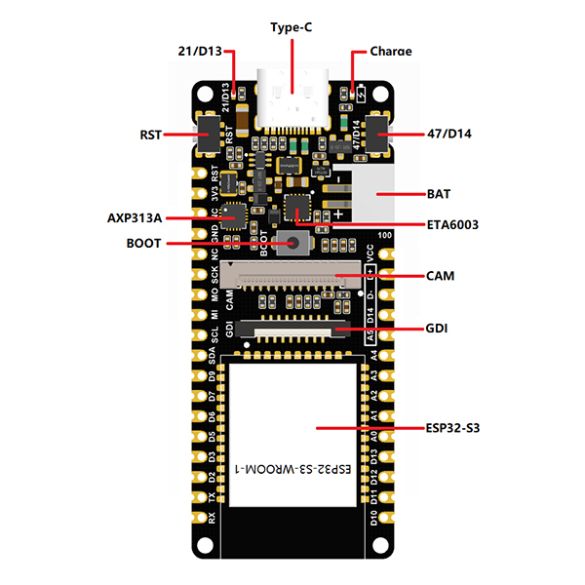

Connectique :

Cet ESP32-S3 est livré avec 2 connecteurs mâles et 2 connecteurs femelles donnant accès aux E/S à souder en fonction de l’utilisation.

Une interface GDI est prévue pour connecter facilement un afficheur (voir articles conseillés).

Son port USB lui permet de se comporter comme un périphérique HID : un clavier, une souris, un périphérique de stockage, etc.

Un accu LiPo peut être connecté sur le port JST prévu pour utiliser cette carte en autonomie (voir articles conseillés).

Exemple d’application :

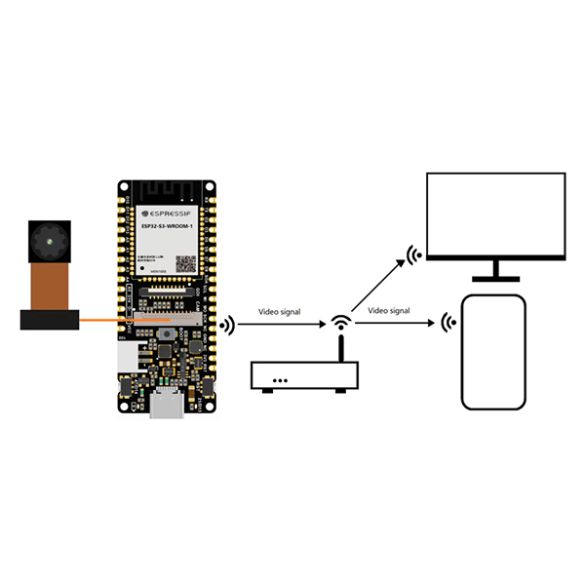

Applications IoT (objet connecté intelligent), reconnaissance vocale, reconnaissance visuelle, surveillance avec flux vidéo en ligne, etc.

Contenu :

– 1 x carte FireBeetle 2 ESP32-S3
– 1 x module caméra OV2640
– 1 x jeu de connecteurs mâles à souder
– 1 x jeu de connecteurs femelles à souder

Remarques :

Les entrées/sorties sont uniquement compatibles 3,3 Vcc. Une tension supérieure endommagerait la carte.​

L’accu LiPo et le cordon USB Type-C sont à prévoir séparément, voir les articles conseillés.

Une version avec antenne externe est également disponible, voir DFR0975-U.

Caractéristiques :

• Alimentation :
  – 5 Vcc via le port USB Type-C
  – 5 Vcc via la broche Vin
  – 3,7 Vcc via accu LiPo (rechargeable en USB)
• Microcontrôleur ESP32-S3 avec accélération AI :
  – microprocesseur : Xtensa LX7 Dual Core 32 bits
  – mémoire Flash : 16 MB
  – mémoire PSRAM : 8 MB
  – mémoire RAM : 512 KB
  – mémoire ROM : 384 KB
• Module caméra OV2640 :
  – résolution : 2 Mpx (1600 x 1200 pixels)
  – angle de vision : 68 °
• Interfaces sans fil :
  – WiFi 2,4 GHz 802.11 b/g/n
  – Bluetooth 5 compatible BLE et Mesh
• 26 E/S digitales comprenant :
  – 8 x PWM
  – 4 x SPI
  – 3 x UART
  – 2 x I2C
  – 2 x I2S
• Interface GDI pour afficheur
• Interface pour caméra compatible avec OV2640 et OV7725
• Antenne intégrée
• Dimensions : 60 x 25,4 mm

Référence : FireBeetle 2 Board ESP32-S3 AIoT Microcontroller with Camera DFR0975
