Générateur de fonctions JDS2960 tendance

Description

Présentation et fonctionnalités :

Ce générateur de fonctions numérique compact avec menu entièrement en français délivre des signaux de formes sinusoïdales, triangulaires, rectangulaires, impulsionnelles et TTL.

Il intègre également un fréquencemètre 1 canal qui permet la mesure d’une fréquence de 1 à 100 MHz.

Le réglage de la fréquence, de l’amplitude et de la forme d’onde s’effectue via le menu ou via un PC sous Windows.

Connectique :

Le générateur peut se connecter au PC via le cordon USB-B inclus.

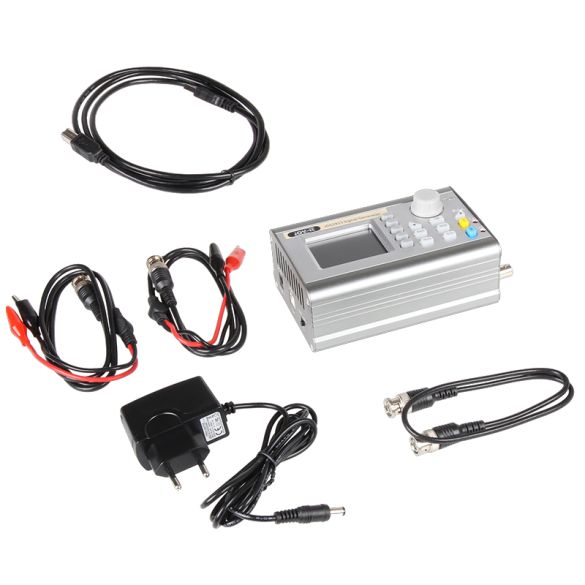

Contenu :

– 1 x générateur de fonction / fréquencemètre JDS2960
– 2 x cordons BNC vers pinces crocodiles
– 1 x cordon USB vers fiche d’alimentation
– 1 x cordon BNC vers BNC
– 1 x cordon USB-B
– 1 x adaptateur secteur 5 Vcc/2 A (fiche mâle 5,5 x 2,1 mm)
– 1 x guide de démarrage rapide (en anglais)

Référence Joy-It: JDS2960

Caractéristiques :

• Formes d’ondes :
  – sinusoïdales : 0 Hz à 60 MHz
  – rectangulaires : 0 Hz à 25 MHz
  – triangulaires : 0 Hz à 25 MHz
  – TTL et impulsionnelles : 0 à 6 MHz
• Amplitude :
  – fréquence ≤ 10 MHz : 0 Vpp à 20 Vpp
  – fréquence ≥ 10 MHz : 0 à 10 Vpp
• Résolution d’amplitude : 1 mV
• Résolution verticale : 14 bits
• Précision : ± 20 ppm
• Stabilité : ± 1 ppm/3 h
• Impédance de sortie : 50 Ω
• Fréquencemètre : 1 à 100 MHz​
• Échantillonnage : 266 MSa/s
• Affichage : 2,4″
• Alimentation : 230 Vac (adaptateur secteur inclus)
• Compatibilité logicielle : uniquement Windows
• Dimensions : 145 x 95 x 55 mm
• Poids : 680 g
