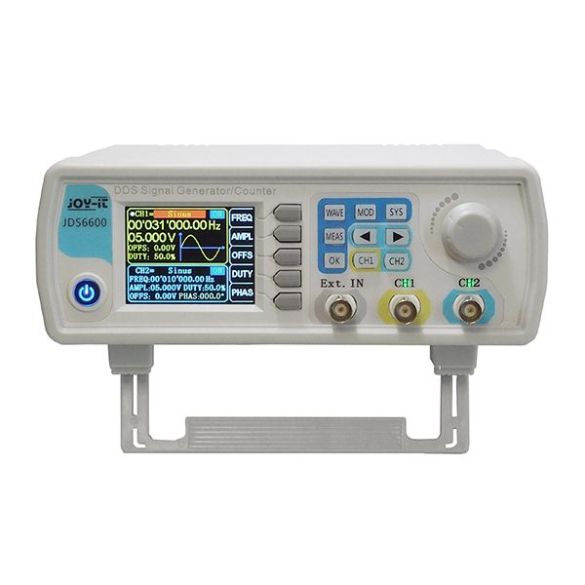

Générateur de fonctions JDS6600-Lite tendance

Description

Présentation et fonctionnalités :

Générateur de fonctions numérique combiné à un fréquencemètre avec menus entièrement en français. Ce générateur délivre des signaux de formes sinusoïdales, triangulaires, rectangulaires ,impulsionnelles, TTL, CMOS, etc.

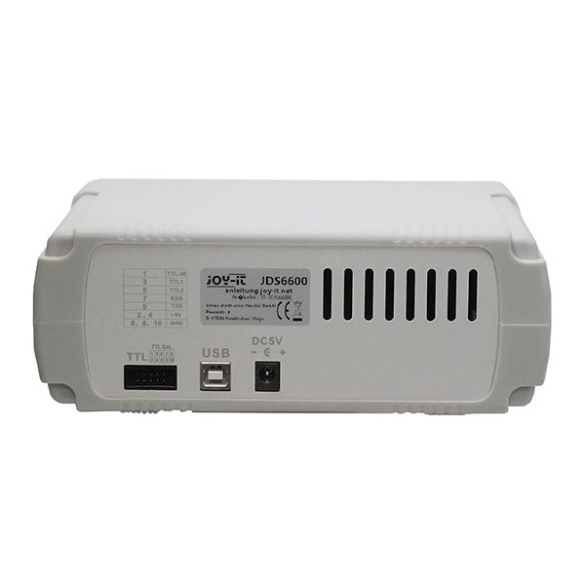

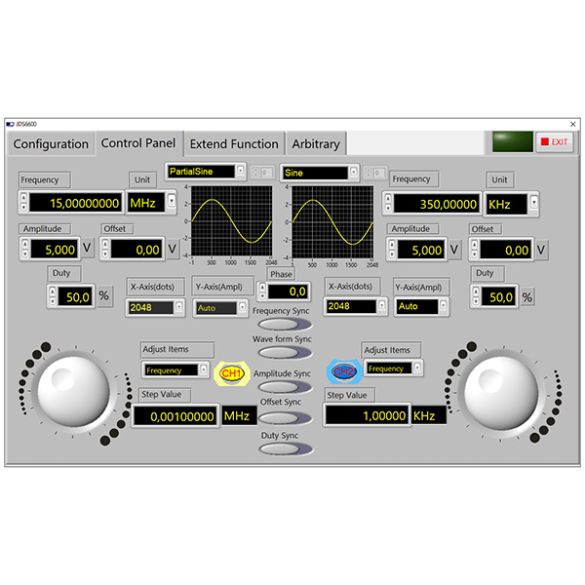

Réglage de la fréquence, de l’amplitude et de la forme d’onde via le menu ou via un PC sous Windows. Le générateur se connecte au PC via le cordon USB-B inclus.

Un guide de démarrage rapide, entièrement en français, est disponible en fiche technique.

Connectique :

Les 2 canaux délivrant les signaux et l’entrée du fréquencemètre sont disponibles sur des embases BNC.

Contenu :

– 1 x générateur de fonction 2 canaux 15 MHz
– 2 x cordons BNC vers pinces crocodiles
– 1 x cordon BNC vers BNC
– 1 x adaptateur secteur 5 Vcc

Remarque :

Une version 2 x 60 MHz est également disponible, voir JDS6600.

Caractéristiques :

• Formes d’ondes :
  – sinusoïdale: 0 Hz à 15 MHz
  – rectangulaire: 0 Hz à 15 MHz
  – triangulaire: 0 Hz à 15 MHz
  – PWM, CMOS, TTL, arbitraire: 0 à 6 MHz
• Amplitude :
  – fréquence < 10 MHz : 0 à 20 Vpp
  – fréquence > 10 MHz : 0 à 10 Vpp​
• Mesure de la fréquence : 0 à 100 MHz
• Résolution d’amplitude : 1 mV
• Résolution verticale : 14 bits
• Précision : ± 20 ppm
• Stabilité : ± 1 ppm/3h
• Affichage :
  – dimension : 2,4″
  – résolution : 320 x 240 pixels
• Alimentation : 230 Vac (adaptateur secteur inclus)
• Compatibilité logiciel : uniquement Windows
• Température de service : 0 à 40 °C
• Dimensions : 194 x 178 x 69 mm

Référence Joy-It : JDS6600-LITE
