Générateur de fonctions SDG1032X PLUS en ligne

Description

Présentation et fonctionnalités :

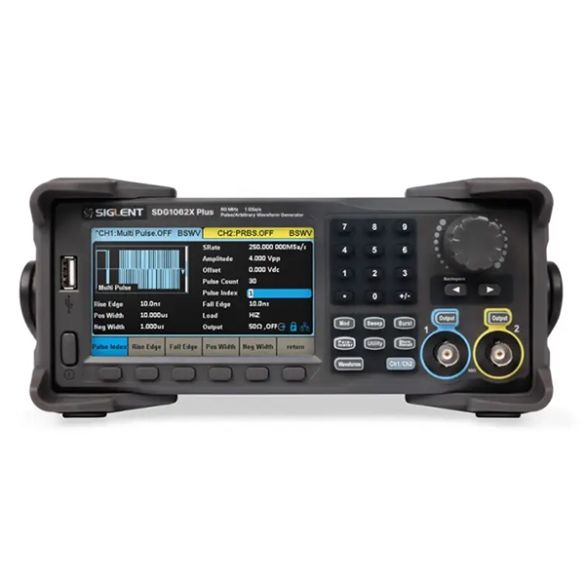

Le SDG1032X PLUS est un générateur de fonctions double canal 30 MHz idéal pour les applications en laboratoire, en enseignement ou pour les passionnés d’électronique.

Cet appareil peut générer des signaux de formes sinusoïdales, triangulaires, rectangulaires et impulsionnelles, sur deux canaux réglables indépendamment.

L’affichage des informations de réglage des deux sorties s’effectue sur un écran couleur clair et lumineux.

Cet appareil est doté de technologies avancées :
– TrueArb : Génération de formes d’onde point par point pour une précision accrue.
– EasyPulse : Génération de signaux carrés ou impulsions avec faible gigue et contrôle précis des temps de montée/descente.

Connectique :

Interfaces disponibles :
– Hôte USB (à l’avant) : pour clés USB.
– USB (à l’arrière) : pour connexion à un PC.
– Ethernet RJ45, avec fonction webserver.

Les interfaces USB et Ethernet sont à utiliser avec l’application EasyWaveX, disponible en téléchargement (Windows uniquement), voir ressources.

Les 2 canaux de sorties sont accessibles sur 2 embases BNC femelles (cordons à prévoir, voir articles conseillés).

Référence Siglent : SDG1032X PLUS

Contenu :

– 1 x générateur de fonction SDG1032X PLUS
– 1 x cordon d’alimentation secteur
– 1 x cordon USB
– 1 guide de démarrage (en anglais)

Caractéristiques :

• Formes d’ondes :
  – sinusoïdale : 1 µHz à 30 MHz
  – rectangulaire : 1 µHz à 20 MHz
  – impulsion : 1 µHz à 20 MHz
  – triangulaire : 1 µHz à 2 MHz
  – arbitraire : 1 µHz à 20 MHz
• Modulation : AM, FM, PM, ASK, FSK, PSK et PWM
• Amplitude : ± 10 V
• Résolution verticale : 16 bits
• Echantilllonage : 1 GSa/s
• Affichage :
  – dimension : 4,3″
  – résolution : 480 x 272 pixels
  – contraste : 350:1
• Mémoire ARB : 8 Mpts

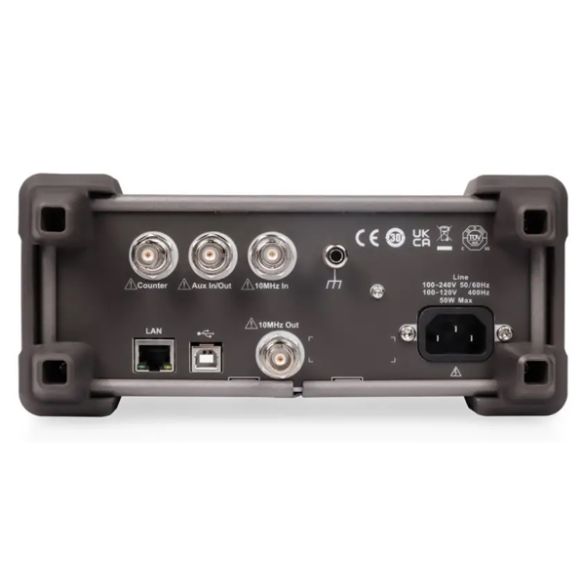

• Connectique :
  – 2 x embases BNC pour les 2 canaux
  – 1 x embase BNC pour entrée de comptage
  – 1 x embase BNC IN/OUT
  – 1 x embase BNC E/S horloge 10 MHz
  – 1 x prise pour mise à la terre
• Alimentation : 230 Vac (cordon inclus)
• Compatibilité logiciel : uniquement Windows
• Interface Ethernet RJ45
• Température de service : 0 à 40 °C
• Dimensions : 260 x 107 x 296 mm
• Poids : 3,48 kg
