Description
Présentation et fonctionnalités :
Générateur de fonctions compact 1 MHz délivrant des signaux de formes sinusoïdale, triangulaire et rectangulaire.
Programmation et communication :

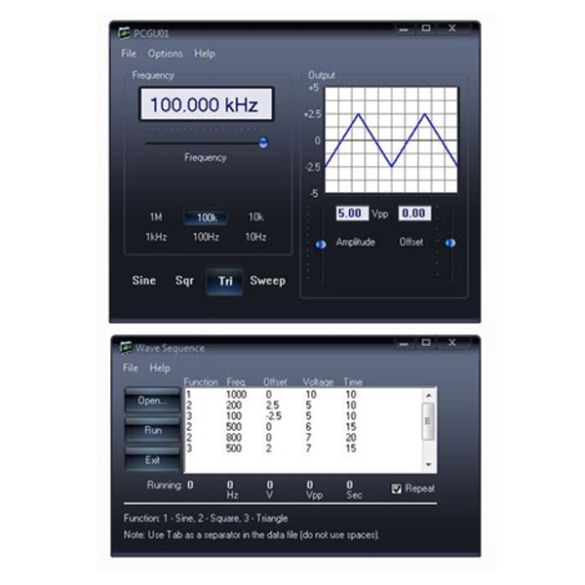

Réglage de la fréquence, de l’amplitude et de la forme d’onde via une application pour Windows. Le générateur contient également une puissante fonction ‘sweep’.
Connectique :
La sortie est disponible sur deux connecteurs femelles livrés avec 2 grippes-fils amovibles.
L’alimentation s’effectue directement via le port micro-USB de communication (cordon inclus).
Contenu :
– 1 x générateur de fonction 1 MHz
– 2 x grippes-fils amovibles
– 1 x cordon micro-USB
– 1 x mode d’emploi
Caractéristiques :
- Alimentation : via port micro-USB (cordon inclus)
- Plage de fréquence :
– sinus et triangulaire :1 Hz à 1 MHz
– carré : 1 Hz à 100 kHz - Amplitude : 200 mVpp à 10 Vpp @ 1 kHz
- Précision : ± 0,01%
- Formes d’ondes : sinus, carrée, triangle
- Amplitude :
– sans offset : 200 mVpp à 10 Vpp à 1 kHz
– avec offset : 200 mVpp à 7,5 Vpp à 1 kHz - Offset : 0 à -2,5 V ou 0 à 2,5 V
- Distorsion : < 0,2 % à 1 kHz
- Résolution : 0,04 Hz
- Résolution DAC : 10 bits
- Impédance de sortie : 50 Ω
- Temps de montée/descente du signal carré : < 0,2 µs
- Compatibilité : Windows XP et supérieur
- Interface : USB 1.1 ou 2.0
- Dimensions : 114 x 68 x 22 mm
Référence Velleman : PCGU01
