Description
Présentation et fonctionnalités :
Module de la gamme Stemma QT générant jusqu’à 3 signaux d’horloge de 8 kHz à 160 MHz de 3 Vpp maxi.

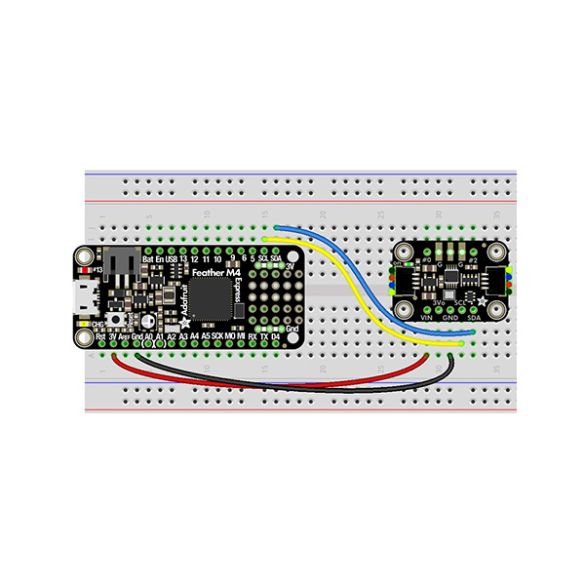

Ces signaux sont contrôlés indépendamment depuis le bus I2C d’une carte compatible Arduino ou Raspberry Pi.
Programmation et communication :
Un guide d’utilisation, uniquement en anglais, comprenant des librairies et des exemples de codes Arduino, Python et CircuitPython est disponible.
Connectique :
Ce module est compatible avec les interfaces I2C sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Le bus I2C est également accessible sur des pastilles femelles à souder (connecteur à souder inclus).
Les sorties des signaux sont disponibles sur des pastilles à souder.
Contenu :
– 1 x générateur d’horloge Stemma QT
– 1 x connecteur 16 contacts mâles à souder
Caractéristiques :
- Alimentation : 3 à 5 Vcc
- Circuit : Si5351A
- Interface I2C :
– sur connecteur compatible Stemma QT et Qwiic
– sur pastilles au pas de 2,54 mm - Fréquence des signaux : 8 kHz à 160 MHz
- Tension des signaux : 3 Vpp maxi
- Sortie 3,3 Vcc/100 mA maxi sur broche 3V
- LED d’alimentation
- Dimensions : 25,3 x 17,7 x 4,7 mm
- Poids : 1,7 g
Référence Adafruit : 5640
