HAT 4 canaux analogiques 103030279 liquidation

Description

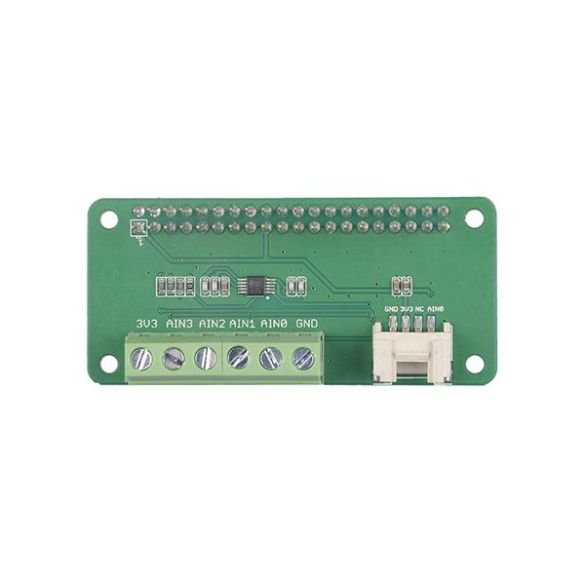

Module HAT basé sur un circuit ADS1115 permettant d’ajouter 4 entrées analogiques via le bus I2C à votre carte Raspberry Pi (non incluse).

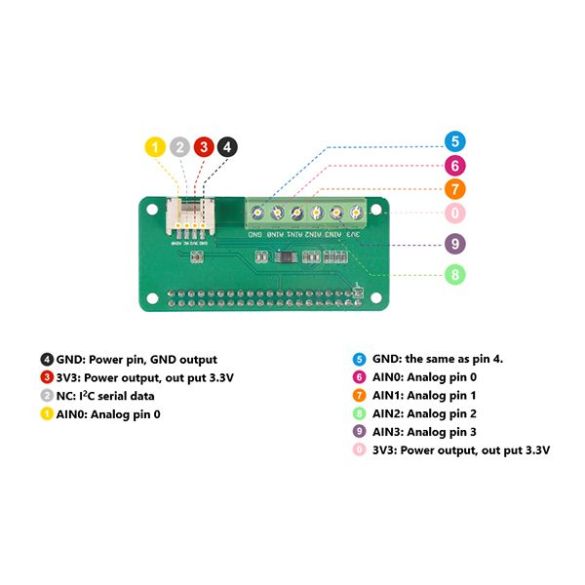

Ces 4 entrées analogiques sont disponibles sur des borniers à vis. Une entrée analogique (AIN0) est également reprise sur un connecteur Grove facilitant le raccordement d’un capteur compatible.

Ce module ADC (Analog-to-Digital Converter) s’enfiche sur le port GPIO de la carte Raspberry Pi et est alimenté via le port GPIO.

Seeedstudio met à disposition un guide d’utilisation complet avec exemple de code Python, voir fiche technique.

Caractéristiques:

• Alimentation: 3,3 et 5 Vcc via le port GPIO de la carte Raspberry
• Interface: I2C
• Adresse I2C: 0x48 par défaut (0x49 à 0x4B via pontet à souder)
• Consommation: 150 µA
• Compatibilité: Raspberry Pi 3B, 3B+, 4B et Zero
• Fréquence d’échantillonnage: 8 à 860 ech /sec
• Sortie sur 16 bits
• Courant maxi en entrée: 10 mA (100 mA en pic)
• Dimensions: 140 x 78 x 27 mm
• Poids: 36,5 g

Référence Seeedstudio: 103030279
