Description
Présentation et fonctionnalités :
Module HAT basé sur un modem SIM7600G-H ajoutant une liaison mobile LTE Cat-4 2G/3G/4G et un système de géolocalisation à votre carte Raspberry Pi ou à un PC.
La liaison mobile vous permet d’émettre des appels téléphoniques, d’envoyer des SMS, de connecter votre projet à internet, etc.
Le hub USB intégré est idéal pour connecter plusieurs périphériques sur une carte Pi Zero.
Programmation et communication :
Des exemples d’utilisations pour cartes Raspberry Pi et PC sont disponibles sur le wiki de Waveshare.
Connectique :

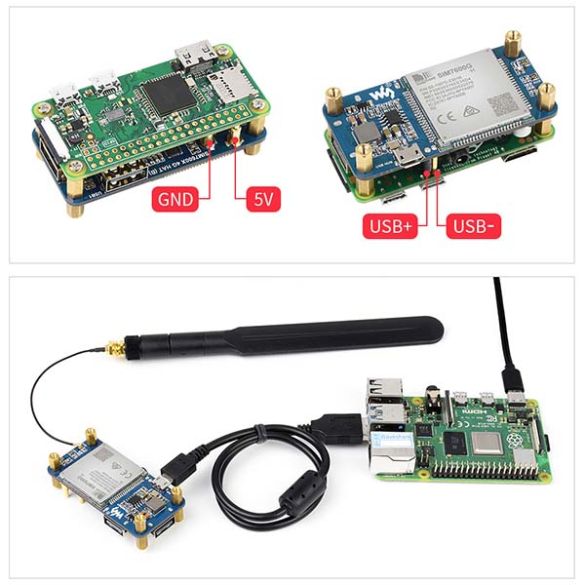

En fonction du contrôleur utilisé, ce module se connecte :
– sur le port GPIO et pastilles de la carte Raspberry Pi Zero via des connecteurs Pogo
– via une liaison USB sur une carte Raspberry Pi classique ou un PC (cordon USB inclus)

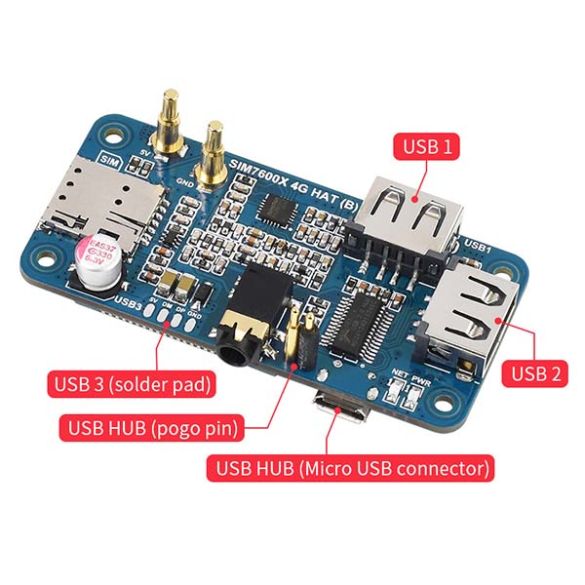

Interfaces USB : 2 x embases USB A pour périphériques (clavier, souris, etc).
Connecteur Jack 3,5 mm : pour écouteurs et micro.
Contenu :
– 1 x module HAT SIM7600G-H LTE Cat-4 4G/3G/2G
– 1 x antenne 4G de 172 mm orientable à sortie SMA mâle
– 1 x antenne magnétique GNSS à sortie SMA mâle
– 2 x cordons SMA femelle vers uFL
– 1 x cordon USB vers micro-USB
Remarques :
Nécessite l’utilisation d’une carte nano SIM 4G, voir avec votre opérateur mobile.
Référence Waveshare : 19485
Caractéristiques :
- Alimentation 5 Vcc : via micro-USB
- Modem SIMCom SIM7600G-H LTE 4G :
– compatible 2G, 3G et 4G
– compatible TCP/IP, IP, IPV4, Multi-PDP, FTP, FTPS, HTTP, HTTPS et DNS - Fréquences LTE Cat-4 :
– LTE-FDD : B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/B25/B26/B28/B66
– LTE-TDD : B34/B38/B39/B40/B41 - Fréquences 3G :
– UMTS/HSDPA/HSPA+ : B1/B2/B4/B5/B6/B8/B19 - Fréquences 2G :
– GSM/GPRS/EDGE : 850/900/1800/1900 MHz - Géolocalisation : GPS, BeiDou, Glonass, GALILEO et QZSS
- Connecteur Jack 3,5 mm 4 cts pour écouteurs + micro

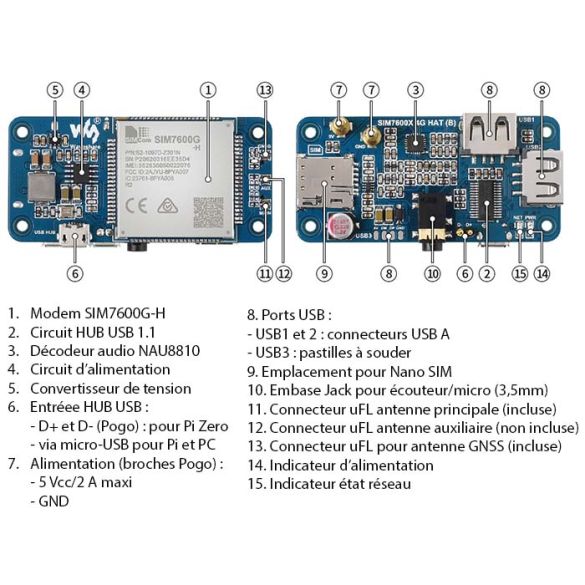

- Connecteurs uFL :
– principal pour antenne 4G (incluse)
– auxiliaire pour antenne 4G
– pour antenne GNSS (incluse) - Interfaces :
– UART (Rx et Tx)
– micro-USB - Lecteur de carte nano SIM (non incluse)
- Température de service : -30 à 80 °C
- Dimensions : 65 x 32 mm
