Description
Présentation et fonctionnalités:

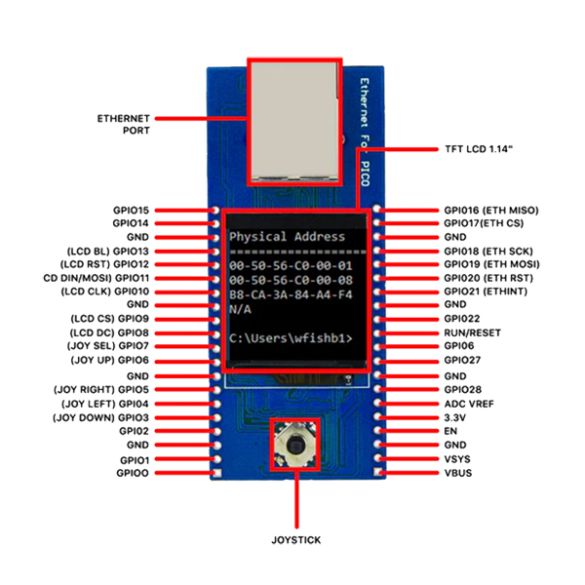

Module HAT basé sur un contrôleur W5100S ajoutant un port Ethernet RJ45, un afficheur 1,3″ et un mini joystick à votre carte Raspberry Pi Pico.
Cette extension est idéale pour la réalisation de projets IoT économiques et compacts nécessitant un retour d’information et une interaction avec votre microcontrôleur.
Programmation et communication:
La carte Pico combinée à ce module se programme en MicroPython avec l’IDE Thonny.
Les exemples de codes sont disponibles sur le dépôt Github du fabricant.
Connectique:

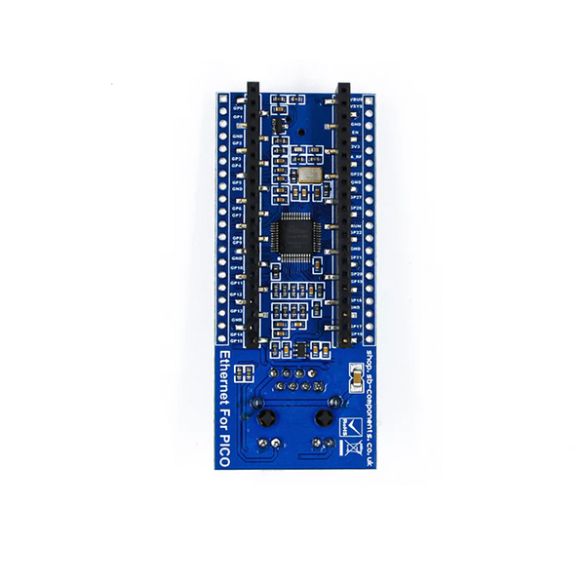

La carte Raspberry Pi Pico s’enfiche dans les deux rangées de connecteurs femelles prévues.
Contenu:
– 1 x carte Ethernet RJ45 pour Pico SKU26166
– 2 x connecteurs M/M 20 cts à souder pour carte Pico
Caractéristiques:
- Alimentation : 3,3 ou 5 Vcc
- Contrôleur Ethernet W5100S :
– port RJ45 10/100 Mbps
– protocoles: TCP, UDP, WOL/UDP, ICMP, IGMPv1/v2, IPv4, ARP et PPPoE
– auto-négociation full et half duplex - Interface : SPI
- Afficheur LCD :
– dimensions : 1,3″
– résolution : 240 x 240 pixels
– affichage blanc sur fond noir - Joystick 5 directions
- LED d’utilisation réseau
- Température de service : -40 à 85 °C
- Dimensions : 75 x 21 x 4 mm
- Poids : 3 g
Référence SB Components : NetPi SKU26166
