Description
Présentation et fonctionnalités :
Module HAT prévu pour piloter 2 moteurs CC jusqu’à 1 A par canal depuis une carte Raspberry Pi Pico.
Ce module permet de contrôler la vitesse et le sens de rotation sur les deux canaux indépendamment.
Programmation et communication :
SB Components met à disposition un exemple de programme MicroPython, voir fiche technique.
Connectique :

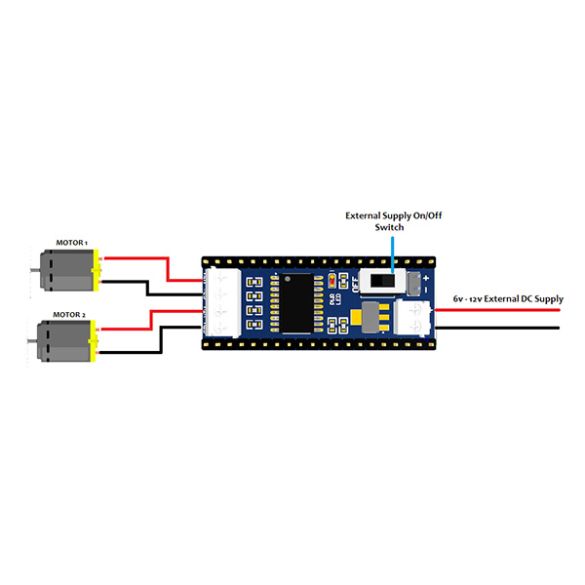

Les moteurs et l’alimentation se connectent sur des borniers à vis au pas de 3,5 mm.
Cette extension s’enfiche dans les rangées latérales de la carte Pico.
Remarques :
En utilisation, ce module peut devenir chaud.

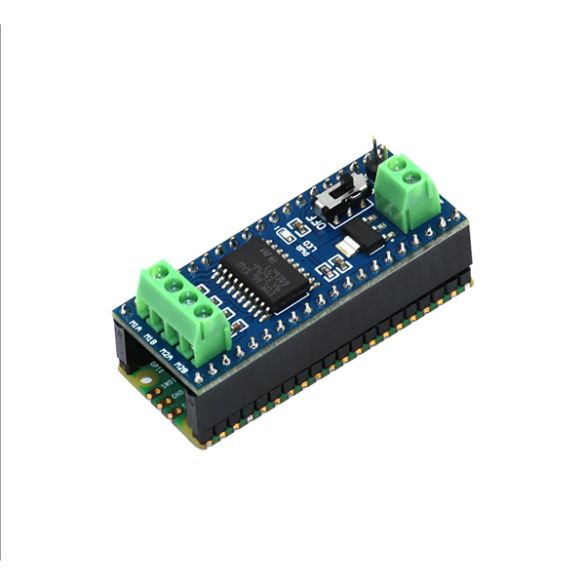

Veillez à respecter le sens d’insertion de ce module sur la carte Pico, voir photo 3.
La carte Pico doit être équipée de connecteurs latéraux permettant d’enficher ce HAT.
Caractéristiques :
- Alimentation :
– partie moteur : 6 à 12 Vcc
– partie logique : 3,3 Vcc via la carte Pico - Pont en H L293D
- Sorties : 2 x 1 A maxi pour les moteurs
- Inverseur marche-arrêt
- LED d’alimentation
- Dimensions : 51 x 21 x 19 mm
Référence SB Components : Pico Motor Driver HAT SKU21468
