Description
Présentation et fonctionnalités :

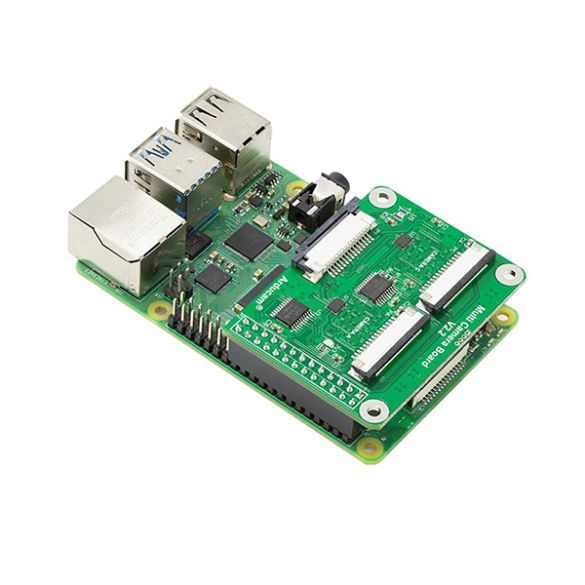

Module HAT permettant de connecter 4 caméras CSI à une carte Raspberry Pi 4B ou Pi 5.
Les 4 caméras fonctionnent de manière séquentielle et non en simultané.
Compatibilité caméra :
– Raspberry Pi Camera V3 IMX708 (12 Mpx)
– OV5647 (5 Mpx)
– IMX219 (8 Mpx)
– IMX477 (12 Mpx)
Compatibilité Raspberry Pi :
– Raspberry Pi A, B et B+
– Raspberry Pi 2, 3, 3B+ et 4B
– Raspberry Pi 5
Programmation et communication :
Ce HAT s’enfiche dans le port GPIO de la carte Raspberry Pi et utilise 3 broches E/S digitales pour la sélection de la caméra (multiplexage).
Le port CSI du HAT se connecte au port CSI de la carte Raspberry Pi via une nappe incluse.
Un guide de démarrage est disponible en ligne.
Connectique :
Ce module s’enfiche sur le port GPIO du nano-ordinateur.
Exemples d’application :
Vision à plusieurs caméras depuis une carte Raspberry Pi, robotique, etc.
Contenu :

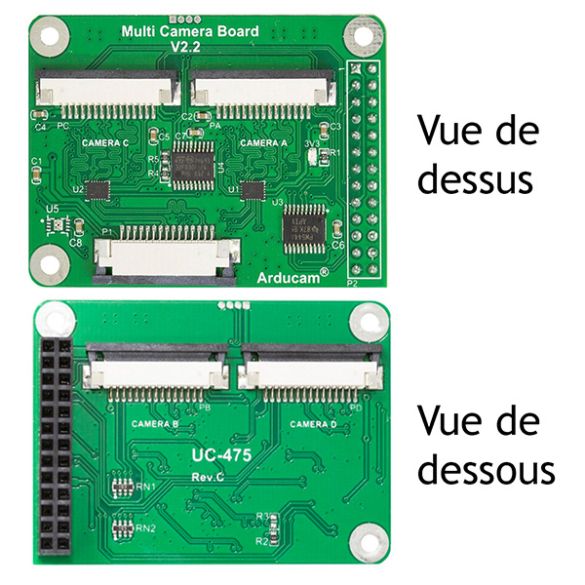

– 1 x HAT adaptateur multi-caméras V2.2
– 1 x nappe 15 cts pour carte Raspberry Pi 2B, 3B et 4B
– 1 x nappe 15 vers 22 cts pour Raspberry Pi 5
Remarques :
Uniquement compatible avec les versions Bullseye et Bookworm de Raspberry Pi OS.
Référence : B0120
Caractéristiques :
- Alimentation : via la carte Raspberry Pi
- Interfaces : 3 GPIO (pour la sélection de la caméra)
- Dimensions : 56 x 42 x 12 mm
