Hub 4 USB ZERO4U vente flash

Description

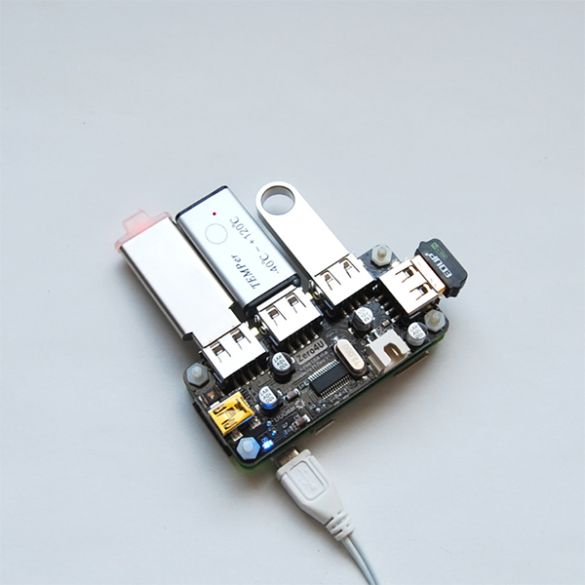

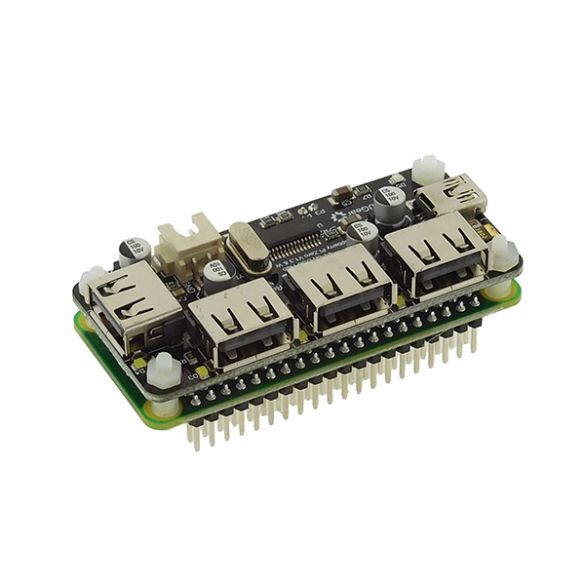

Module hub permettant d’ajouter 4 ports USB à une carte Raspberry Pi Zero en se connectant par pression sur la face inférieure.

Sa taille est identique à celle des cartes Raspberry Zero et la connexion se fait via des broches rétractables, ce qui optimise le design de l’ensemble.

L’alimentation du module est indiqué par une led et d’autres sont associées à chaque port USB pour indiquer son état.

Le module est compatible avec toutes les cartes Raspberry Pi Zero dont la Pi Zero 2 W. (pour les autres cartes Raspberry Pi, le module BIG7 est conseillé).

Remarques :

• Une fois branché, le module utilise un port USB de la carte Raspbery Pi. Il n’est donc plus utilisable pour d’autres applications.
• En cas d’utilisation du Wifi de la carte Raspberry Pi Zero W, il faut placer une ferrite (inclus) autour des broches de communication pour éviter les interférences (explication).
• Si la fonction Ethernet Gadget est activée sur votre carte, il faut la désactiver (voir mode d’emploi).

Caractéristiques:

• Alimentation à prévoir :
  – 5 vcc via carte Raspberry Pi
  – 5 Vcc via micro-USB
  – 5 Vcc via connecteur de batterie
• Alimentation maxi des ports USB :
  – 2 A avec une alimentation externe
  – 500 mA en cas d’alimentation depuis la carte Raspberry Pi
• Consommation en veille : 1 mA
• Standards: USB 2.0 et 1.1
• Température d’utilisation : 0 à 70 °C
• Dimensions : 65 x 30 x 9 mm

Livré sans entretoise de fixation
Version : Rev. 2

Référence UUGear : Zero4U
