Description
Présentation et fonctionnalités :
Platine d’alimentation pour carte de commande Dynamixel U2D2 (non incluse). Cette platine est compatible avec une large plage de tensions d’alimentation sur différents connecteurs.

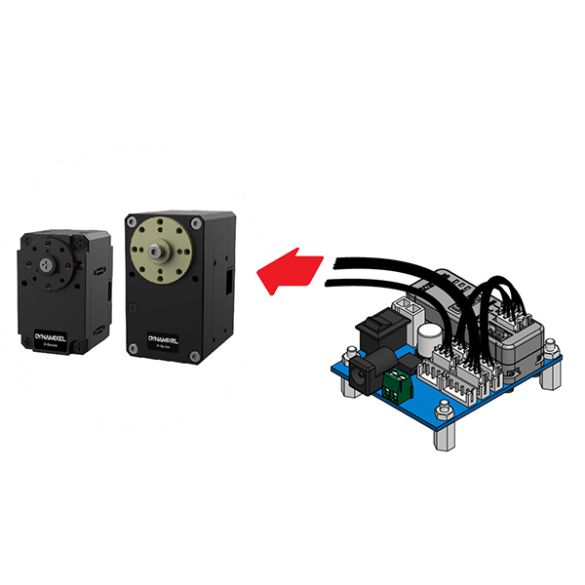

Ce hub répartit l’alimentation sur la carte U2D2 (cordons inclus) et sur plusieurs sorties servomoteurs Dynamixel (cordons et servos non inclus).
Un inverseur ON-OFF permet de déconnecter l’alimentation en toute sécurité.

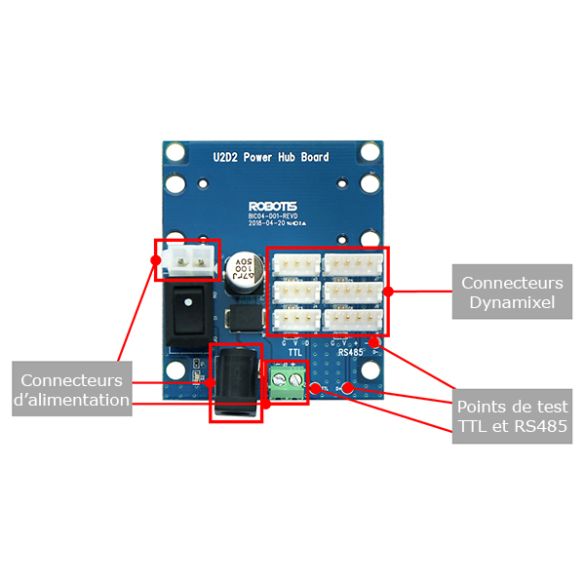

Connectique :
Connecteurs d’alimentation :
– embase femelle 5,5 x 2,5 mm
– connecteur Molex (attention à la polarité)
– bornier à vis (attention à la polarité)
Connecteurs pour carte U2D2 :
– 1 x connecteur 3 broches
– 1 x connecteur 4 broches
Connecteurs pour servomoteurs Dynamixel :
– 2 x connecteurs 3 broches
– 2 x connecteurs 4 broches
Une fiche technique détaille la connectique de ce hub d’alimentation.
Contenu :
– 1 x module d’alimentation U2D2
– 1 x cordon Dynamixel 4 contacts
– 1 x cordon Dynamixel 3 contacts
– 1 x jeu d’entretoises
Remarque :
Veuillez vérifier la polarité de votre alimentation avant la connexion au hub.
Caractéristiques :
- Alimentation : 3,5 à 24 Vcc
- Courant de sortie maxi : 10 A
- Inverseur marche-arrêt
- Dimensions : 48 x 57 mm
Référence Robotis : U2D2 PHB Set
