Description
Présentation et fonctionnalités :
Module Dragino avec interfaces RS485, UART et I2C prévu pour une utilisation en extérieur. Ce capteur autonome se connecte à internet via une passerelle LoRaWAN.
Ce module peut interfacer des capteurs RS485, UART (3,3 ou 5 V), I2C, 1-wire vers un serveur LoRaWAN. Le protocole RS485 permet d’obtenir des distances de transmission plus importantes.
Le RS485-LB est préchargé avec des clés uniques pour l’enregistrement LoRaWAN : enregistrez ces clés sur le serveur LoRaWAN et il se connectera automatiquement à la mise sous tension.
La technologie LoRa permet à l’appareil d’envoyer des données et d’atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.
Fonction datalogger : enregistre les données mesurées lorsque la connexion n’est pas disponible. Ces valeurs sont ensuite transmises lors du retour de la connexion sur le serveur LoRaWAN dédié.
Programmation et communication :
Dragino propose un guide d’utilisation facilitant la configuration de ce capteur avec la plateforme TheThingsNetwork dédiée aux objets connectés.
Ce module peut être configuré :
– en Bluetooth (BLE) via des commandes AT
– avec une liaison UART via les commandes AT (nécessite un adaptateur USB série, voir GT1125)
– depuis un serveur internet/LoRaWAN
Connectique :

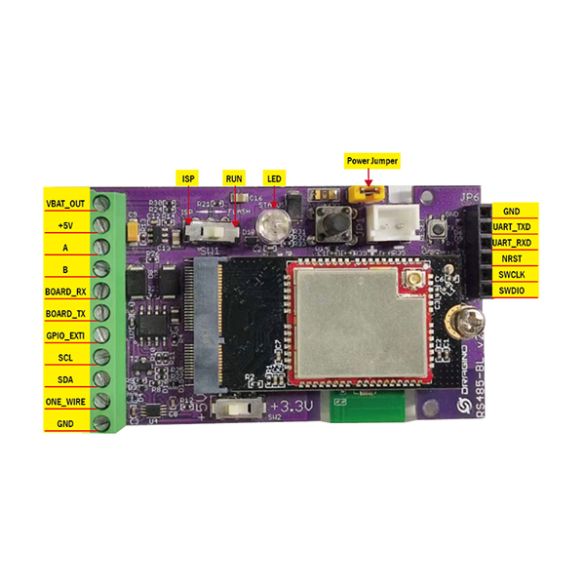

Interfaces disponibles sur borniers :
– UART (compatible 3,3 et 5 Vcc)
– RS485
– I2C
– 1-wire
– E/S digitales ou d’interruption
– sortie 5 Vcc pour alimenter des capteurs optionnels
Les fils sortent du boîtier par un presse-étoupe 3,5 à 7 mm.
Exemple d’application :
Transmission d’informations depuis liaison RS485 ou UART vers serveur LoRaWAN.
Contenu :
– 1 x module RS485 et UART vers LoRaWAN RS485-LB
– 1 x antenne LoRa RP SMA mâle
– 1 x pile au Lithium 3 V intégrée
Remarques :

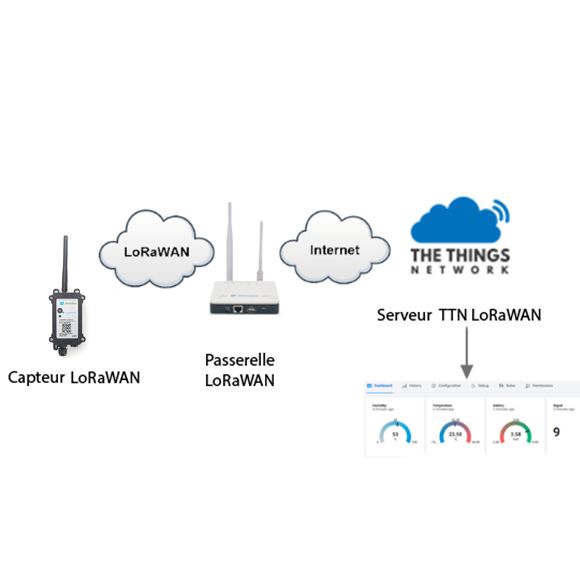

L’utilisation de ce capteur nécessite une passerelle LoRa (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.
Un kit de remplacement comportant un boitier et une pile au Lithium est disponible séparément, voir LSN50V2-BAT.
Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.
Caractéristiques :
- Alimentation : via une pile au Lithium intégrée 8500 mAh
- Consommation:
– en veille : 5 µA
– en transmission : 125 mA - Module LoRa Dragino LA66 :
– microcontrôleur : SX1262
– mémoire Flash : 256 KB
– mémoire RAM : 64 KB - Protocole : LoRaWAN 1.0.3 (classe A)
- Fréquence : EU868
- Interface Bluetooth 5.1
- Interfaces :
– UART (compatible 3,3 et 5 V)
– RS-485
– E/S digitale ou d’interruption
– bus I2C
– one wire - Sortie 5 Vcc

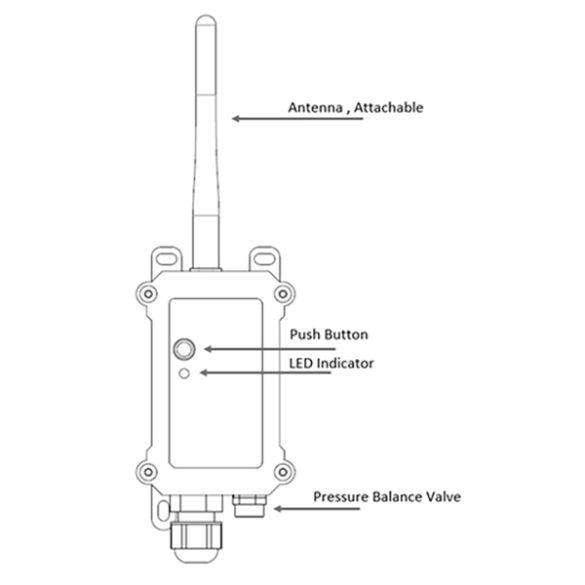

- Connecteur RP SMA femelle pour antenne (incluse)
- LED d’activité
- Indice de protection : IP66
- Température de service : -40 à 85 °C
- Dimensions : 117,5 x 55,6 x 47 mm
Référence Dragino : RS485-LB
