Description
Présentation et fonctionnalités :

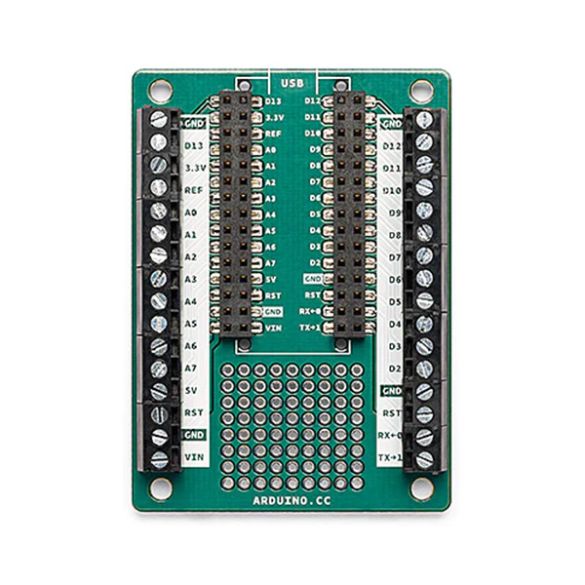

Ensemble de 3 shields officiels Arduino permettant d’accéder à toutes les entrées et sorties de cartes Arduino Nano® sur des borniers à vis.
L’intégralité des E/S de la carte Nano sont sérigraphiées sur la platine pour une identification rapide des broches.
Une petite zone de prototypage permet de souder vos propres composants : borniers supplémentaires, driver de moteur, LED RGB, etc.
Compatibilité:
– Cartes Arduino Nano originales ou compatibles.
– Cartes Nano Every, Nano 33 IoT, Nano 33 BLE, Nano 33 BLE Sense.
– Carte Nano RP2040 Connect.
Connectique :
La carte Arduino Nano s’enfiche dans les deux rangées de connecteurs prévus. Les E/S sont également accessibles sur des broches femelles.
Contenu :
– 3 x shields borniers Arduino Nano
Remarque :
En fonction du modèle de la carte Nano, vérifiez le brochages des sorties PWM.
Caractéristiques :
- Alimentation :
– via le port USB de la carte Nano
– via le bornier VIN - Zone de prototypage : 9 x 8 pastilles au pas de 2,54 mm
- 32 borniers à vis pour câble de 0,05 à 1,3 mm²
- 4 perçages de montage : Ø 3 mm
- Dimensions : 70 x 51 x 23 mm
- Poids : 29 g

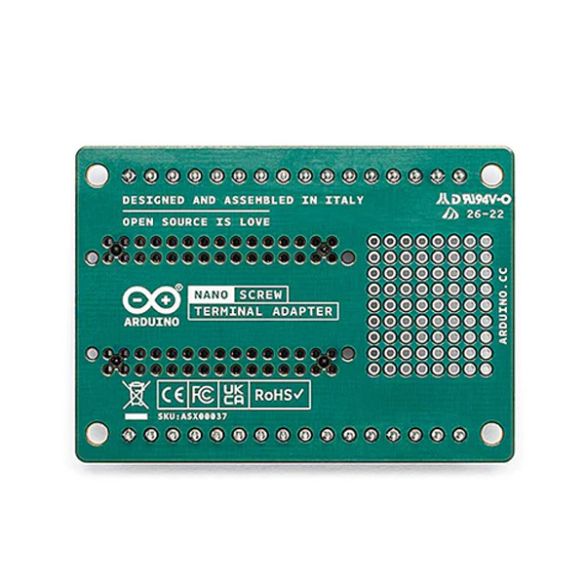

Version d’origine, conçue et assemblée en Italie.
Référence: Nano Screw Terminal Adapter ASX00037-3P
