Description

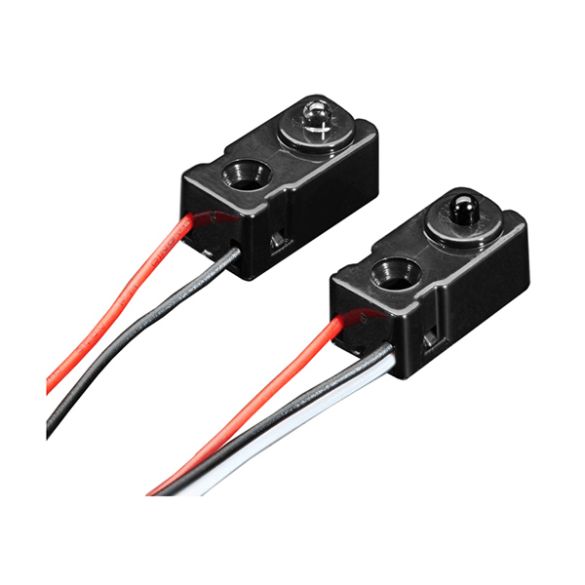

Kit composé d’un émetteur et d’un récepteur infrarouge délivrant une sortie NPN à l’état haut lorsque le faisceau est transmis au récepteur et à l’état bas lorsque le faisceau est coupé.
Cet ensemble peut être utilisé avec une carte compatible Arduino® ou avec d’autres microcontrôleurs disposant d’entrées digitales.
Remarque: l’espacement maxi entre les deux modules est de 50 cm sous 5 Vcc. L’émetteur peut être alimenté en 3,3 Vcc mais la portée sera réduite à 20 cm.
Applications: mesure de vitesse, détection de passage, etc.
Caractéristiques:
- Alimentation: 3,3 ou 5 Vcc
- Portée:
– 20 cm en 3,3 Vcc
– 50 cm en 5 Vcc - Sortie NPN:
– 5 Vcc quand l’émetteur est en face du récepteur
– 0 Vcc quand le faisceau est coupé - Courant de sortie maxi: 100 mA
- Angle du récepteur: < 10°
- Temps de réponse: 2 ms
- Temps de service: -25 à 60 °C
- Longueurs des cordons: 25 cm
- Câblage:
– Emetteur: rouge: 5 Vcc – noir: GND

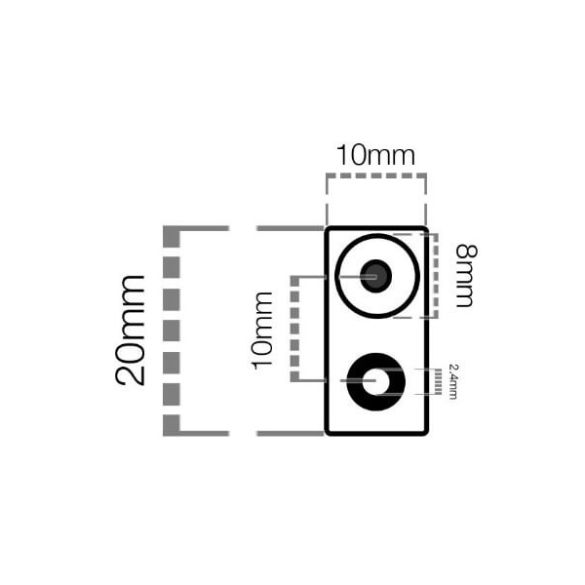

– Récepteur: rouge: 5 Vcc – noir: GND – blanc: signal de sortie - Dimensions d’un élément: 20 x 10 x 9 mm
Référence DFRobot: SEN0503
