Description
Présentation et fonctionnalités :
Kit comportant un transmetteur et un récepteur sans fil 433 MHz Gravity. Ce kit permet d’envoyer et de recevoir des signaux numériques sur une portée de 15 m maxi (en intérieur).
Modes de fonctionnement :

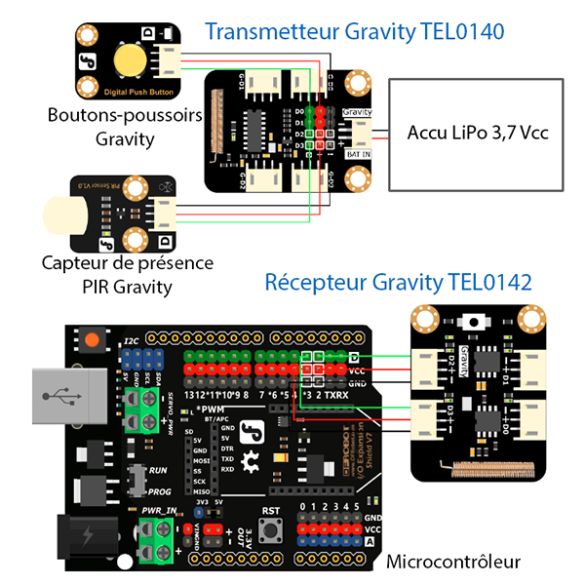

– Transmission de données digitales de l’émetteur (bouton-poussoir, capteur digital, etc) vers le récepteur connecté à un microcontrôleur.

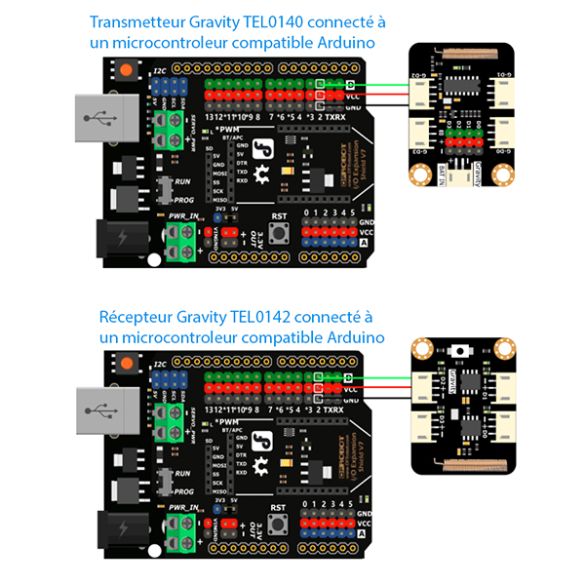

– Transmetteur et récepteur, chacun connecté à un microcontrôleur, pour un échange de données unidirectionnel entre 2 cartes compatibles Arduino par exemple.
Programmation et communication :
Une fiche technique avec plusieurs exemples d’utilisation est disponible en ligne.
Connectique :
Le transmetteur est équipé de 4 E/S digitales disponibles :
– sur 4 connecteurs Gravity mâles 3 cts au pas 2,54 mm : Masse, Vcc et Signal.
– sur 4 embases JST PH 2.0 mm 3 contacts : Masse, Vcc et Signal.
Le récepteur est équipé de 4 E/S digitales disponibles sur 4 embases JST PH 2.0 mm 3 contacts : Masse, Vcc et Signal.
Exemples d’application :
Télécommande, sonnette sans fil, transmission de signaux sans fil, boutons filaire utilisés sans fil, etc.
Contenu :
– 1 x module Gravity transmetteur 433 MHz
– 1 x module Gravity récepteur 433 MHz
– 20 x cordon digital Gravity
Remarque :
Le récepteur et le transmetteur sont également disponibles séparément, voir TEL0142 et TEL0140.
Caractéristiques :
- Alimentation : 3,3 à 5 Vcc
- Consommation transmetteur :
– en émission : 10 mA à 5 Vcc
– en veille : < 10 µA en 5 Vcc - Consommation émetteur :
– en émission : 6 mA à 5 Vcc
– en veille : 3 mA en 5 Vcc - Portée : 15 m en intérieur
- Fréquence : 433 MHz
- Interface : digitale
- Codage : EV1527
- Dimensions :
– transmetteur : 47 x 32 mm
– émetteur : 37 x 32 mm
Référence DFRobot : TEL0140-1
