Description
Présentation et fonctionnalités :
Kit M5 Stack combinant une carte de développement WiFi Basic Core avec un module d’extension à caméra thermique et à interfaces sans fil CAT-M et NB-IoT.
Cet ensemble d’une grande qualité de fabrication est une solution rapide et pratique pour réaliser rapidement un projet connecté de surveillance thermique à distance via ses interfaces WiFi, CAT-M et NB-IoT.
Ce kit est un choix idéal pour les projets connectés polyvalents à faible consommation, pour le prototypage, les systèmes domotiques et l’automatisme industriel.
Le module d’extension permet une fixation murale ou sur rail DIN.
Programmation et communication :
Le module Core se programme depuis son port USB Type-C (cordon à prévoir) :
– en blocs et en Python avec UIFlow : pour réaliser une interface graphique et utiliser facilement les fonctions disponibles
– avec l’IDE Arduino : pour les utilisateurs avancés
Plusieurs exemples de programmes Arduino sont disponibles en fiche technique : caméra thermique connectée, fonctionnement avec MQTT, Modbus, etc.
Connectique :
Un lecteur pour carte microSD (non incluse) permet le stockage de fichiers multimédia et de données.
Interfaces disponibles sur le module d’extension :
– bus I2C (PortA)
– E/S digitales 26 et 36 (PortB)
– interface UART (PortC)
– bornier à vis amovible avec interface RS485
– bornier à vis amovible pour batterie externe (non incluse)
– connecteur d’alimentation 5,5 x 2,1 mm (alimentation incluse)

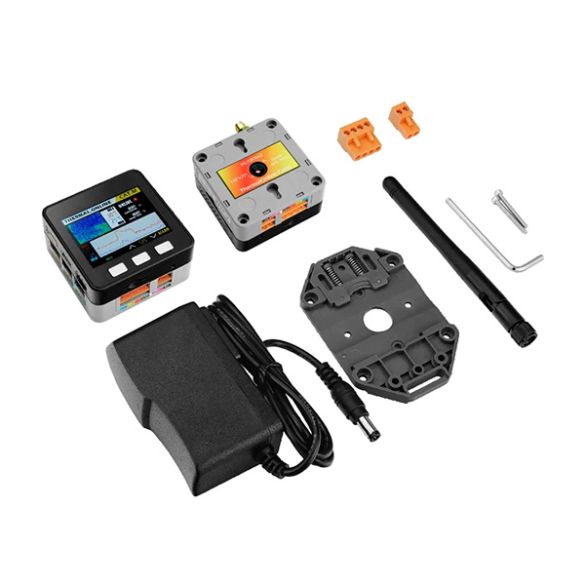

Contenu :
– 1 x module M5Stack Core
– 1 x module d’extension SIM7080G + caméra thermique
– 1 x alimentation 12 Vcc/2 A
– 1 x antenne SMA mâle
– 2 x borniers à vis amovibles (alimentation batterie et RS485)
– 1 x clé 6-pans
Remarques :
Le cordon USB Type-C de programmation est à prévoir séparément.
Les interfaces Cat-M et NB-IoT nécessitent l’utilisation d’une carte micro SIM (non incluse).
Les E/S de ce module sont uniquement compatibles 3,3 V. Une tension supérieure endommagerait le module.
Caractéristiques :
- Alimentation :
– 5 Vcc via le connecteur USB Type-C (cordon non inclus)
– 12 Vcc sur l’embase d’alim 5,5 x 2,1 mm (alimentation incluse)
– via une batterie Lithium 3,7 Vcc sur le bornier BAT - Microcontrôleur ESP32 :
– microprocesseur : Xtensa 32 bits à 240 MHz
– mémoire RAM : 520 kB
– mémoire flash : 16 MB
– interfaces WiFi 2,4 GHz et Bluetooth - Afficheur : IPS 2″ 320 x 240 pixels
- 3 boutons-poussoirs configurables
- Haut-parleur 1 W intégré
- Caméra thermique MLX90640 :
– résolution : 32 x 24 pixels
– plage de mesure : -40 à 300 °C
– interface : I2C
– adresse I2C : 0x33 - Circuit Cat-M et NB-IoT SIM7080G :
– emplacement pour carte SIM
– connecteur SMA femelle pour antenne externe (incluse)
– interface : UART
– fréquences CAT-M : B1, B2, B3, B4, B5, B8, B12, B13, B14, B18, B19, B20, B25, B26, B27, B28, B66 et B85
– fréquences NB-IoT : B1, B2, B3, B4, B5, B8, B12, B13, B18, B19, B20, B25, B26, B28, B66, B71 et B85
– protocoles : TCP, UDP, HTTP, HTTPS, TLS, MQTT, etc. - Lecteur microSD (16 GB maxi, carte non incluse)
- Interfaces sur connecteurs 4 cts HY2.0-4P :
– E/S digitales (module d’extension)
– I2C et UART (module d’extension)
– I2C (module Core) - Bouton-poussoir ON-OFF et reset
- Dimensions : 80 x 54 x 33 mm
- Poids : 75,7 g
Référence M5Stack : IoT Base CAT-M Kit with Thermal Camera K119
