Kit oscilloscope pour PC WSEDU09 meilleure offre

Description

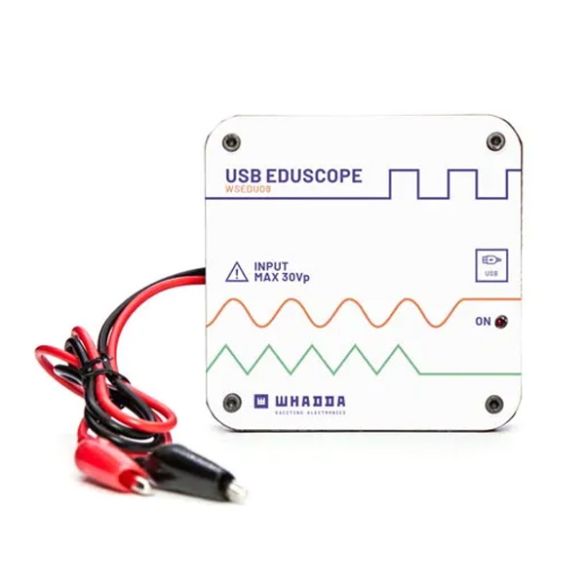

Ce kit oscilloscope pour PC à souder soi-même se raccorde sur un PC via un port USB et possède les mêmes fonctions qu’un oscilloscope complet.

Livré avec notice de montage et cordons de mesure.

Oscilloscope:

• bande passante: CC à 200 kHz ±3 dB
• impédance d’entrée: 100 kohms // 20 pF
• tension d’entrée maxi: 30 V (AC + CC)
• base de temps: de 10 µs à 500 ms/division
• plage de l’entrée: 100 mV à 5 V/division
• sensibilité d’entrée: résolution de l’afficheur de 3 mV

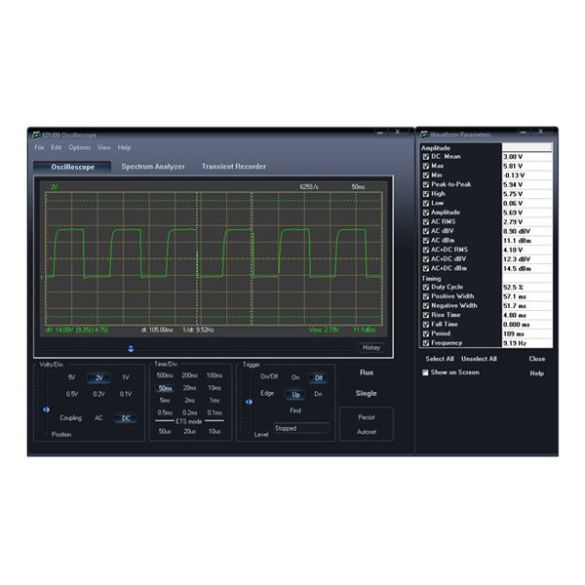

• lecture: True RMS, dBV, dBm, p to p, duty cycle, frequency…
• durée d’enregistrement: 1 k échantillons
• fréquence d’échantillonnage: 62,5 Hz à 1,5 MHz
• fonction historique du signal
• sélection automatique de la plage
• fonction de prédémarrage: sur des rangées de 0,1 ms/div à 500 ms/div
• modes de persistance: gradient de couleurs, persistance variable ou infinie

 Analyseur de spectre:

• échelle de fréquence: 0 .. 150 Hz à 75 kHz
• principe de fonctionnement: FFT (Fast Fourier Transform)
• résolution FFT: 512 lignes

 Enregistreur transitoire:

• échelle de temps: de 20 ms/div à 2000 s/div
• temps d’enregistrement maxi: 9,4 h / écran
• sauvegarde automatique des écrans et données
• sauvegarde et affichage des écrans
• enregistrement automatique durant plus d’un an
• nombre maxi d’échantillons: 100/s
• nombre mini d’échantillons: 1 échantillon/20 s

Généralités:

• marqueurs pour: amplitude/tension et fréquence/temps
• sélection entre le mode ‘expert’ et le mode ‘basic’
• couplage d’entrée: CC et CA
• résolution de 8 bits
• sauvegarde automatique des écrans et données
• alimentation via USB: +/- 200 mA
• dimensions: 94 x 94 mm

Exigences mini du système:

• Windows™ XP, Vista, 7, 8, 10
• port USB libre 1.1 ou 2.0

Kit à souder soi-même.
En guide de d’initiation à la soudure est disponible sur notre blog.
Référence Whadda: WSEDU09 (ancien référence Velleman: EDU09)
