Matrice Grid-EYE IR AMG8833 SEN14607 stock limité

Description

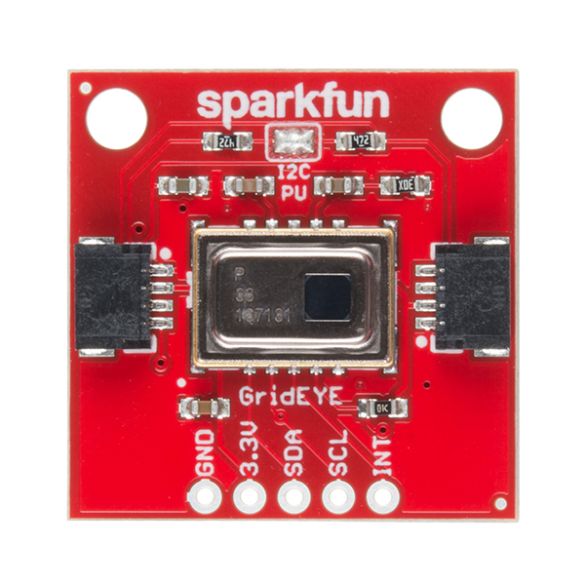

Module Grid-EYE à détection thermique 8 x 8 pixels basés sur un capteur AMG8833. Ce module communique avec un microcontrôleur Arduino, Raspberry Pi ou compatible via une liaison I2C

• Connectique: Ce module est compatible avec les interfaces sans soudure Stemma QT® d’Adafruit et Qwiic® de Sparkfun. Cordon compatible non inclus, voir kits et connectique.

  Ce capteur peut également être utilisé sans ces interfaces, via 5 pastilles femelles au pas de 2,54 mm. Ces pastilles peuvent accueillir un connecteur de type MH-100 à souder par vos soins.

  Les modules STEMMA QT® et Qwiic® comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.


• Programmation: Ce module nécessite l’utilisation d’une librairie Arduino disponible gratuitement en téléchargement.

• Remarque: Ce module est uniquement compatible 3,3 Vcc. Une tension de 5 Vcc endommagerait immédiatement le capteur.

Caractéristiques:

• Alimentation: 1,6 à 3,6 Vcc
• Consommation: 4,5 mA
• Résolution: 8 x 8 pixels (64 pixels)
• Fréquence: 10 images/sec
• Plage de mesure: 0 à 80 °C
• Précision: ± 2,5 °C
• Distance de mesure: 7 m
• Interface I2C:
  – sur connecteur Qwiic®  de Sparkfun ou Stemma QT® d’Adafruit
  – sur pastilles femelles au pas de 2,54 mm (connecteurs mâles à souder inclus)

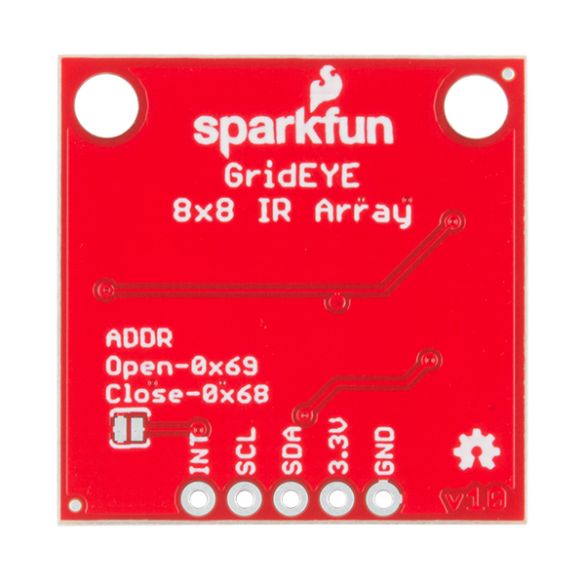

• Adresses I2C: 0x69 (0x68 via pontet à souder)
• Dimensions: 25 x 25 mm

Référence Sparkfun: SEN14607​
​Photos CC BY-NC-SA 3.0
