Description
Présentation et fonctionnalités :

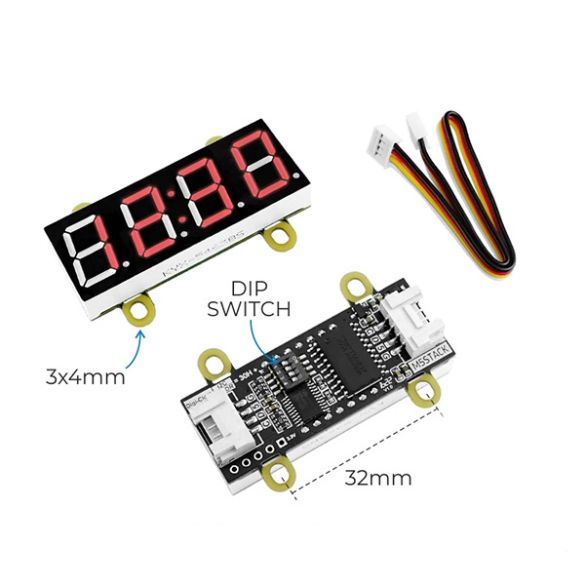

Module à afficheur 4 digits 7 segments rouges à piloter en I2C avec une carte M5 ou une carte compatible Arduino.
L’afficheur comporte un séparateur à double point et chaque digit est séparé d’un point. La luminosité est réglable sur 8 niveaux.
Programmation et communication :
Cet afficheur est intégré dans l’IDE en blocs et en Python UIFlow. Un exemple de programme Arduino est également disponible.
Connectique :

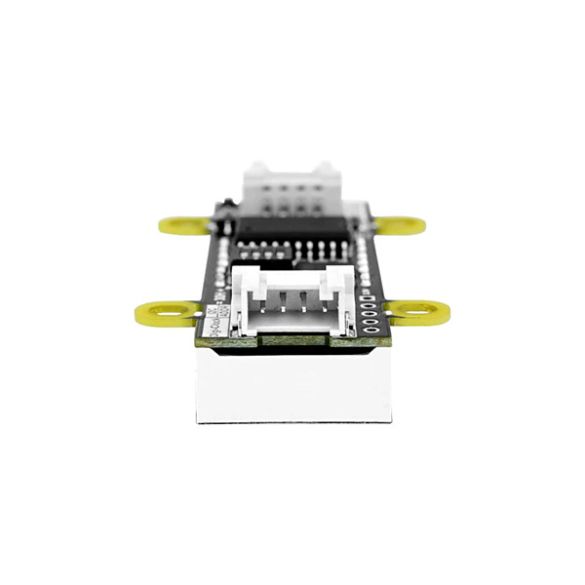

Le bus I2C est accessible sur un connecteur 4 broches. Un second connecteur permet la mise en cascade de plusieurs afficheurs.
Contenu :
– 1 x module afficheur 4 digits 7 segments rouges
– 1 x cordon 4 broches
Caractéristiques :
- Alimentation : 5 Vcc
- Driver : TM1637
- Interface : I2C
- Adresse I2C : 0x30 (réglable via dip-switches)
- Connecteur : HY2.0-4P
- Dimensions : 50 x 31 x 14 mm
- Poids : 12,5 g
Référence M5Stack : Red 7-Segment Digit Clock Unit U146
