Module à joystick COM-15168 vente flash

Description

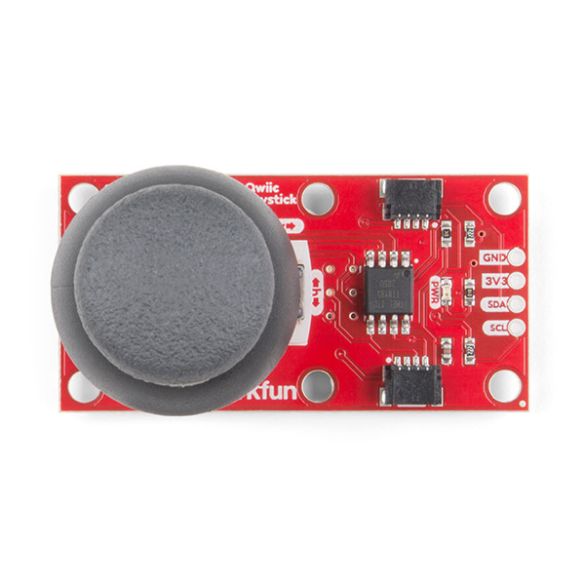

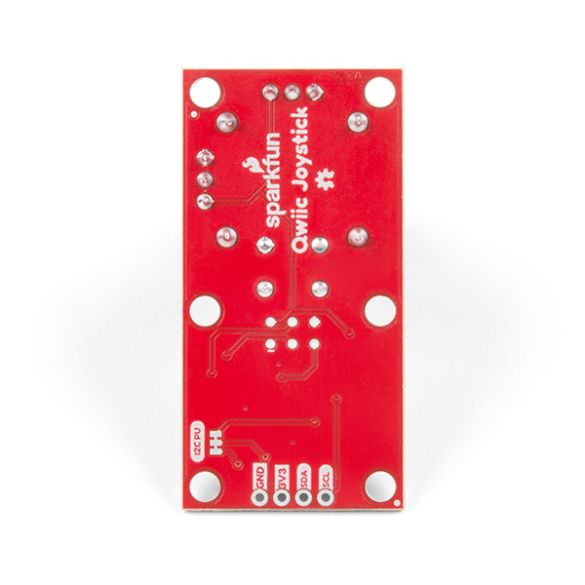

Module joystick piloté par un ATtiny85 permettant d’interagir avec vos projets à microcontrôleurs 3,3 Vcc compatibles Arduino^® ou Raspberry Pi via le bus I2C.

• Fonctionnalités: ce joystick vous permet de piloter facilement un projet robotique ou tout autre montage nécessitant une interaction et un contrôle précis.

  Il est similaire à ceux que l’on retrouve dans les manettes de consoles avec deux axes (X et Y) mesurés grâce à deux potentiomètres de 10 kΩ.

  Un bouton-poussoir intégré (axe Z) peut être utilisé pour des applications spécifiques. L’ATtiny85 permet l’utilisation du bus I2C plutôt que de 2 sorties analogiques et d’une digitale.


• Connectique: ce module est compatible avec les interfaces sans soudure Stemma QT^® d’Adafruit et Qwiic^® de Sparkfun. Un cordon compatible est à prévoir, voir kits et connectique.

  Ce joystick peut également être utilisé sans cette interface via un connecteur mâle, non inclus et à souder par vos soins, voir MH100.

  Ce module comporte deux connecteurs permettant la mise en cascade de plusieurs autres modules compatibles.


• Programmation: Sparkfun propose un guide d’utilisation complet, uniquement en anglais, avec librairies et exemples de programmes Arduino et Python pour Raspberry Pi.

  Pour les utilisateurs avancés, le microcontrôleur ATtiny85 est reprogrammable via un programmateur AVR. Cela permet, par exemple, de modifier l’adresse I2C du module. L’accès aux E/S permettant cette programmation est uniquement possible via des pastilles pour connecteur à ressort Pogo.


• Remarque: ce module est uniquement compatible avec les microcontrôleurs 3,3 Vcc. L’utilisation sur un microcontrôleur 5 Vcc (Arduino Uno par exemple) endommagerait le module.


Caractéristiques:

• Alimentation: 3,3 Vcc
• Microcontrôleur: ATtiny85
• Interface I2C:
  – sur connecteur Qwiic/Stemma QT
  – sur pastilles femelles au pas de 2,54 mm
• Adresse I2C: 0x20 (modifiable via firmware ATtiny85)
• LED d’alimentation
• Dimensions: 53 x 28 mm

Référence Sparkfun: COM-15168
Photos CC BY 2.0
