Module afficheur OLED 1,5 » 14747 tendance

Description

Présentation et fonctionnalités :

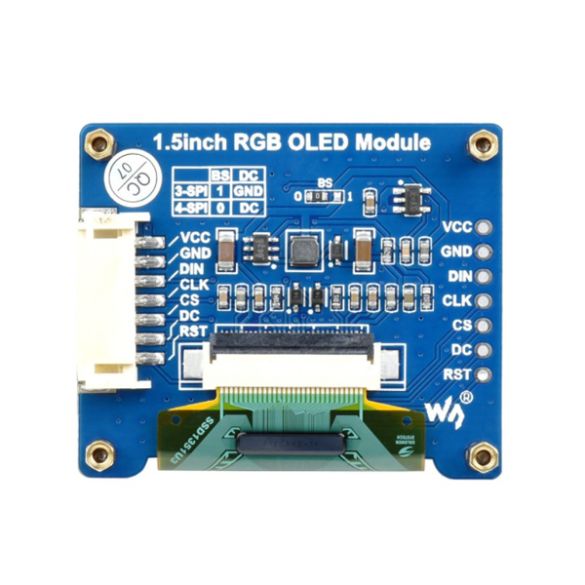

Module afficheur OLED 1,5″ à affichage couleur RGB sur fond noir. Cet écran couleur de 128 x 128 pixels est piloté par un circuit SSD1351.

Programmation et communication :

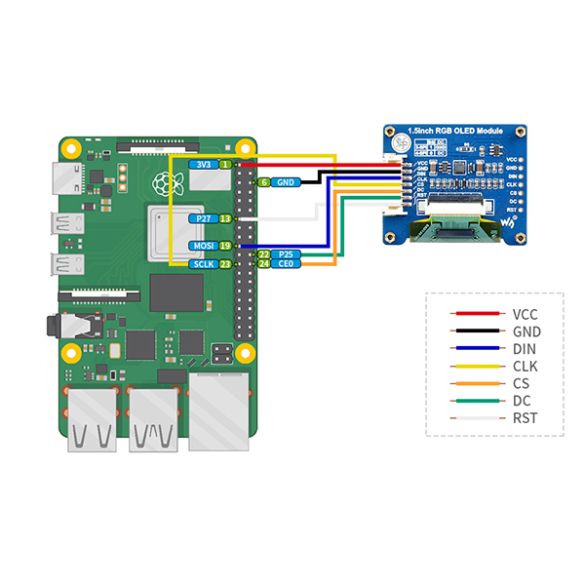

La communication avec la carte ou le microcontrôleur s’effectue en SPI.

Des exemples de programmes pour Raspberry Pi, STM32 et Arduino sont disponibles en fiche technique.

Connectique :

L’interface SPI est accessible sur un connecteur 7 broches (cordon inclus).

Contenu :

– 1 x afficheur OLED RGB 1,5″
– 1 x cordon afficheur vers 7 broches femelles
– 4 x entretoises avec vis

Caractéristiques :

• Alimentation: 3,3 ou 5 Vcc
• Ecran OLED :
  – dimensions : 1,5″ (27 x 27 mm)
  – résolution : 128 x 128 pixels
  – couleur : RGB (65000 couleurs)
  – angle de vision : > 160°
  – niveaux de gris : 16
• Interface: SPI
• Driver : SSD1351
• Dimensions : 44,5 x 37 mm

Référence Waveshare : 14747
