Module Atom Matrix C008-B pas cher

Description

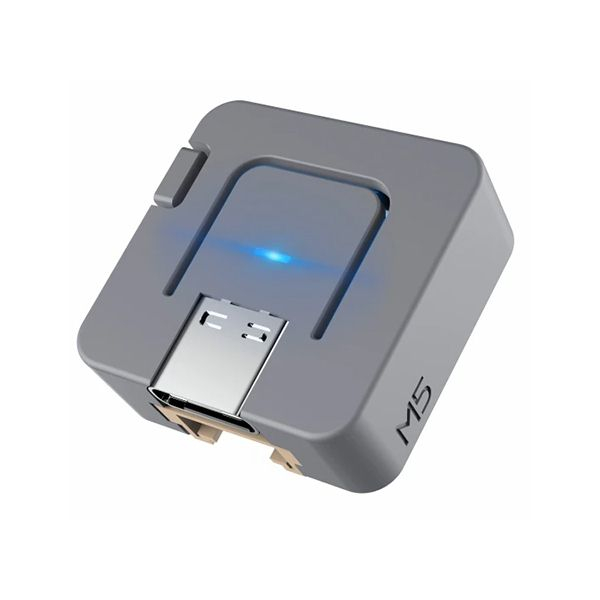

Module miniature Atom Matrix de M5Stack basé sur un ESP32-Pico proposant une interface WiFi et Bluetooth, associé à une matrice à 5 x 5 LEDs RGB.

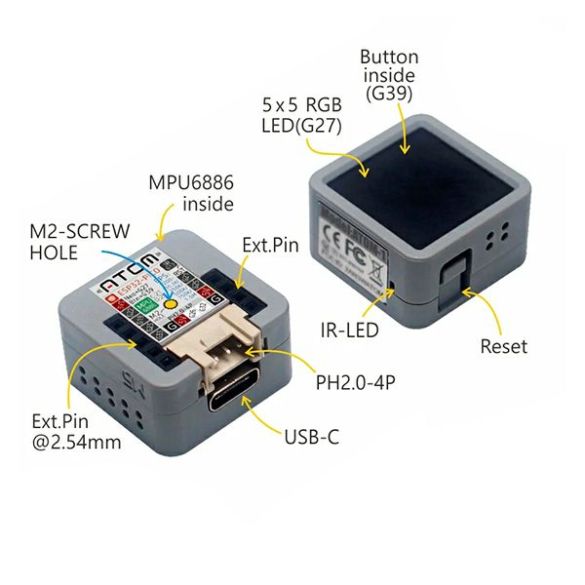

• Connectivité et fonctionnalités:
  – 1 x module IMU 6 DoF MPU6886 intégrant un accéléromètre 3 axes et gyroscope 3 axes.
  – 1 x connecteur Grove permettant le raccordement d’un capteur ou d’un module compatible (compatible I2C, E/S digitale et UART).
  – 1 x port USB-Type C permettant la programmation et l’alimentation du module (cordon USB Type-C non inclus, voir USB11650).
  – 1 x LED IR émettrice.
  – 1 x bouton-poussoir programmable.

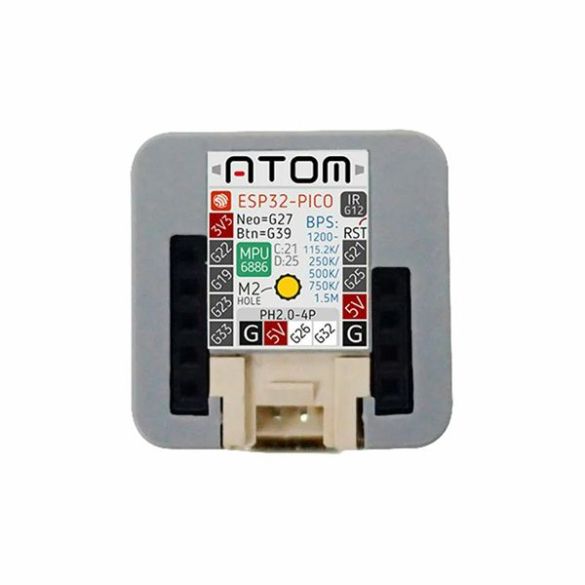

  Les E/S de l’ESP32 sont accessibles sur 2 rangées de connecteurs femelles au pas de 2,54 mm situées au dos du module.

  Un adaptateur permettant l’utilisation de modules et de capteurs prévus pour le M5StickC est disponible séparément, voir A086.


• Programmation: cet objet connecté​ est compatible avec l’IDE Arduino et également avec l’IDE en ligne UIFlow basé sur Blockly. Les librairies et les exemples de programmes sont disponibles sur le GitHub de M5stack.​

• Applications: projets IoT, vêtements connectés et interactifs.

• Remarques:
  – Un module batterie de 190 mAh permettant la portabilité de vos projets est proposé en option, voir Atom TailBat T001.
  – Le programme proposé en exemple par M5Stack permet un réglage de la luminosité de 0 à 100%. M5Stack recommande de ne pas dépasser 20% afin d’éviter la destruction des LEDs.

Caractéristiques:

• Alimentation:
  – 5 Vcc via le port USB Type-C (cordon non inclus, voir USB11650)
  – 5 Vcc via la broche 5V
  – 3,3 Vcc via la broche 3,3V
• Consommation: 500 mA (en fonction des accessoires raccordés sur le module)
• Microcontrôleur: ESP32-Pico à 240 MHz
• Mémoire FLASH: 4 MB (via SPI)
• Mémoire RAM: 520 KB
• Connecteur Grove compatible I2C, digital et UART
• Interface WiFi:
  – Fréquence: 2,4 GHz
  – Protocoles: 802.11 b/g/n
• Interface Bluetooth 4.2 compatible EDR et BLE
• Matrice à 5 x 5 LEDs RGB
• Module MPU6886:
  – Gyroscope 3 axes: ±250 °/s, ±500 °/s, ±1000 °/set ±2000 °/s
  – Accéléromètre 3:axes: ±2g, ±4g, ±8g et ±16g
• LED émettrice IR intégrée
• Bouton-poussoir programmable
• Bouton reset
• Antenne 2,4 GHz intégrée
• Matériau du boîtier: plastique
• Température de service: 0 à 40 °C
• Dimensions: 24 x 24 x 14 mm
• Poids: 14 g

Référence M5Stack: Atom Matrix C008-B
