Description
Présentation et fonctionnalités :

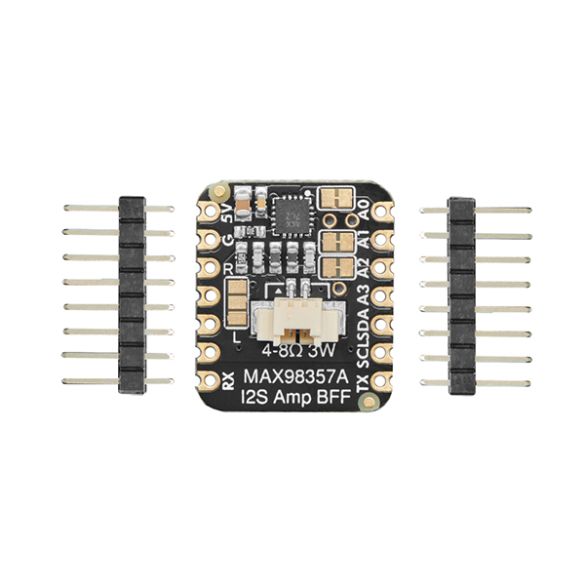

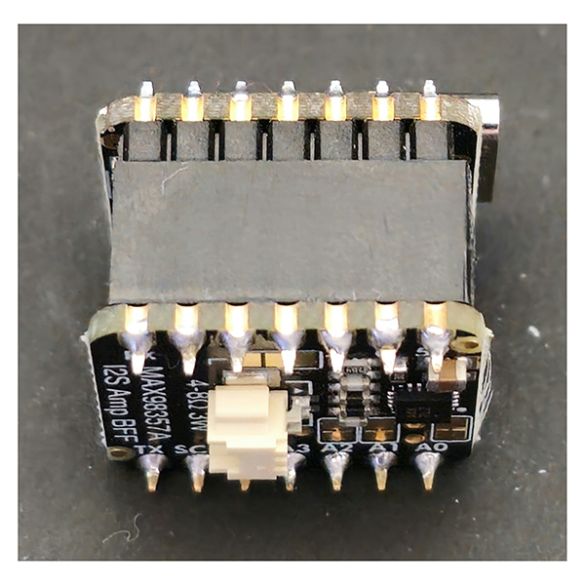

Module d’expansion ajoutant une sortie audio pour haut-parleur (3 W maxi) à une carte XIAO ou QT Py (ESP32, nRF52840 et RP2040).
Programmation et communication :
Cette platine communique avec le microcontrôleur via une liaison I2S.
La carte QT Py ou Xiao se programme via l’IDE Arduino ou en CircuitPython, voir guide d’utilisation.
Connectique :
Les E/S sont disponibles sur des rangées de pastilles (connecteur mâle à souder inclus).

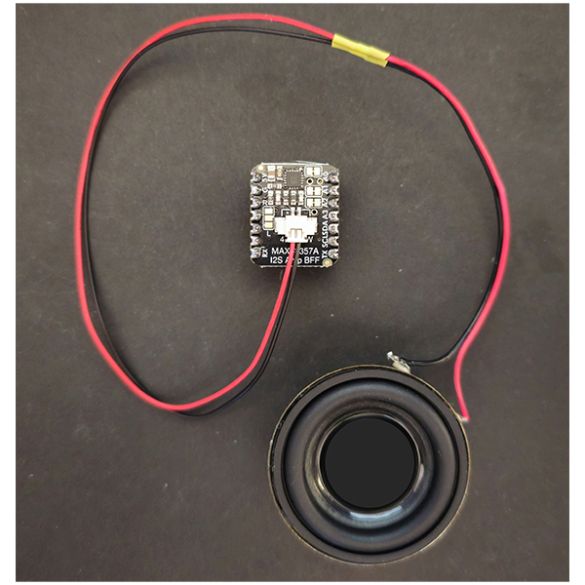

La sortie haut-parleur est accessible sur un connecteur PicoBlade 1,25 mm, voir le cordon MX3922.
Contenu :
– 1 x module d’expansion audio pour XIAO et QT Py
– 2 x connecteurs à souder 8 contacts M/M
Remarque :
Ce module est incompatible avec les cartes basées sur un microcontrôleur SAMD21 (sans I2S).
Un module comportant un lecteur de carte microSD est également disponible, voir ADA5769.
Caractéristiques :
- Alimentation : via la carte QT Py ou Xiao
- Amplificateur MAX93785 :
– puissance : 3 W maxi (sous 4 ou 8 Ω)
– gain : 6 à 12 dB (via pontet à souder, 9 dB par défaut)
– sortie : stéréo - Connecteur : JST 1,25 mm (PicoBlade)
- Interface : I2S
- Dimensions : 21 x 17,7 x 5 mm
Référence Adafruit : 5770
