Description
Présentation et fonctionnalités :

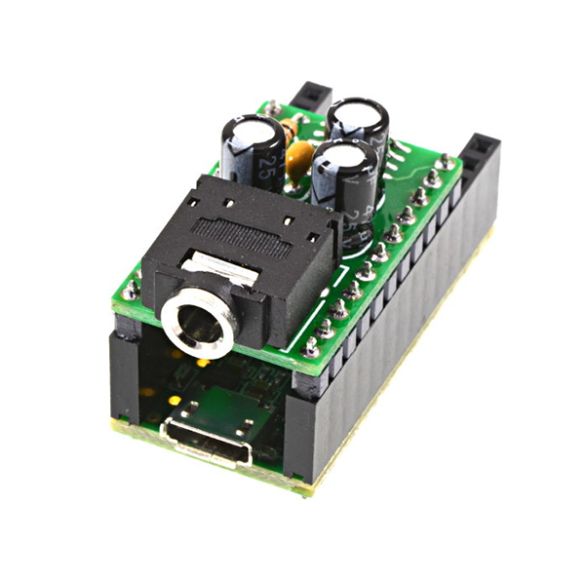

Ce shield, basé sur un convertisseur digital vers analogique PT8211, ajoute une sortie audio à une carte Teensy 3.x ou 4.x (non incluse).
La sortie audio Jack doit être connectée à un amplificateur audio.
Programmation et communication :
Une librairie Arduino permet la lecture de fichiers audio, voir fiche technique.
Connectique :
La sortie sonore stéréo 16 bits est disponible sur une embase Jack femelle 3,5 mm.
Ce shield s’enfiche sur les deux rangées de connecteurs des cartes Teensy, voir remarques.
Contenu :
– 1 x platine à souder compatible Teensy 3.x
– 1 x platine à souder compatible Teensy 4.x
– 1 x embase Jack stéréo 3,5 mm
– 1 x résistance de 10 Ω
– 3 x condensateurs chimiques 47 µF/16 Vcc
– 1 x condensateur tantale 0,1 µF
– 1 x circuit convertisseur digital vers analogique PT8211
Remarques :
Ce kit à souder est livré avec deux platines permettant une compatibilité avec les Teensy 3.x et 4.x.
Ce shield est livré sans connecteurs, il est nécessaire d’ajouter des connecteurs mâles type MH100.
Caractéristiques :
- Alimentation : via la carte Teensy
- Interface : I2S
- Dimensions : 28 x 18 mm
Référence PJRC : PT8211_AUDIO_KIT
