Module batterie M5GO Bottom2 A014-C pas cher

Description

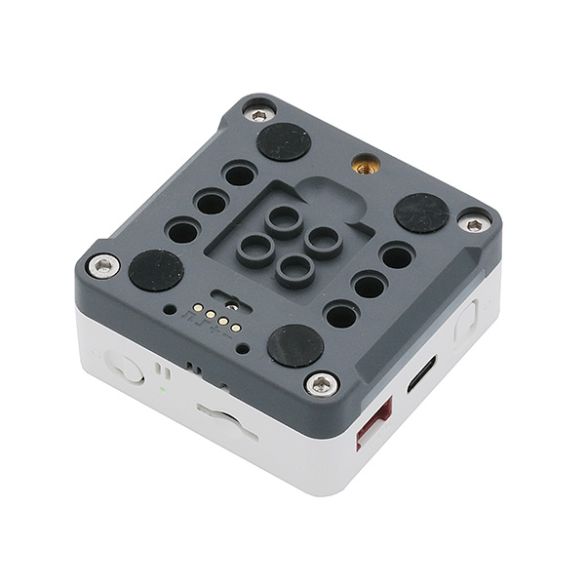

Module M5Go Bottom2 ajoutant une batterie LiPo 500 mAh, un capteur spatial et un micro à un module Core2

• Fonctionnalités: ce module augmente l’autonomie de votre carte Core2 disposant de base d’une batterie de 390 mAh.

  La recharge de cette batterie est possible en utilisant une base de charge magnétique disponible séparément.
  Cette batterie peut aussi être rechargée automatiquement dès la connexion d’une source de tension sur le port USB Type-C du module Core2.

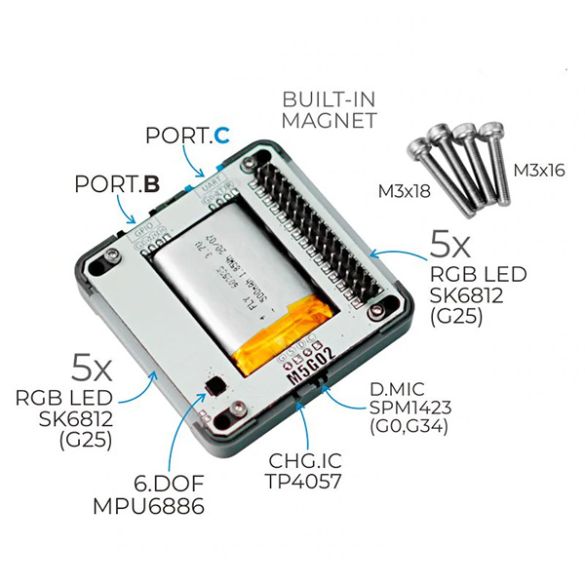

  Avec son circuit 6 axes (accéléromètre et gyroscope) et son micro digital, le M5Go Bottom2 permet également d’effectuer des mesures spatiales et sonores.

  10 LEDs RGB dédiées à la réalisation d’effets lumineux sont réparties sur deux cotés de ce module batterie.


• Programmation: un exemple de code Arduino utilisant les différents capteurs est disponible en fiche technique.

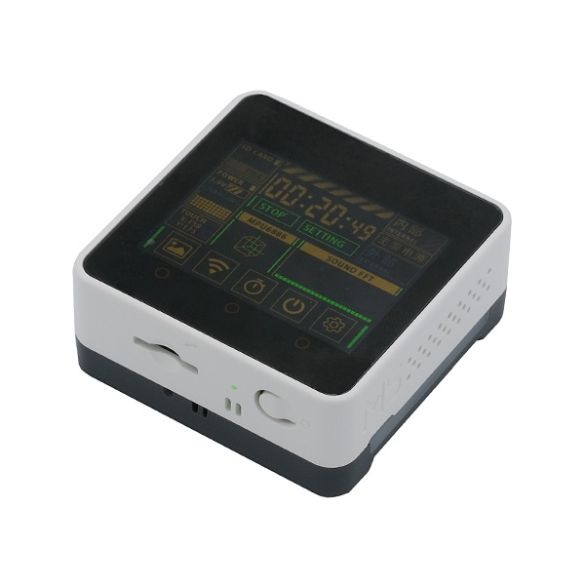

• Connectique: le M5Go Bottom2 remplace le module batterie livré avec le Core2 et se connecte au port GPIO.

  Deux connecteurs 4 broches donnent accès à l’interface UART, à une entrée analogique (ADC) et à une sortie analogique (DAC). Le bus I2C est disponible sur un connecteur Pogo 4 broches.


• Contenu: 1 x module M5Go Bottom2, 2 x vis M3 x 16 mm et 2 x vis M3 x 18 mm.

• Remarques:
  – Le micro digital permet uniquement de détecter le niveau sonore et ne peut être utilisé en enregistrement audio.
  – Ce module est uniquement compatible avec le microcontrôleur Core 2.
  – Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

Caractéristiques:

• Accu LiPo 3,7 Vcc/500 mAh
• Charge possible:
  – 5 Vcc en USB Type-C via le module Core2
  – 5 Vcc via le connecteur magnétique Pogo
• Module 6 DoF MPU6886:
  – gyroscope: ± 250, ± 500, ± 1000 et ± 2000 °/s
  – accéléromètre: ±2, ±4, ±8 et ±16 g
• Micro digital SPM1423
• LEDs RGB SK6812
• Interfaces:
  – DAC (GP26) et ADC (GP36) sur connecteur noir HY2.0-4P
  – UART sur connecteur bleu HY2.0-4P
  – I2C sur connecteur magnétique Pogo
• Dimensions: 54 x 54 x 8 mm
• Poids: 31 g

Référence M5Stack: A014-C
