Module Bluetooth HC06 spécial

Description

Présentation et fonctionnalités :

Module HC06 ajoutant une liaison Bluetooth « esclave » à vos projets à microcontrôleur.

Programmation et communication :

Ce module communique via une interface UART avec votre microcontrôleur.

Connectique :

L’alimentation et l’interface UART du module sont disponibles sur des broches mâles au pas de 2,54 mm.

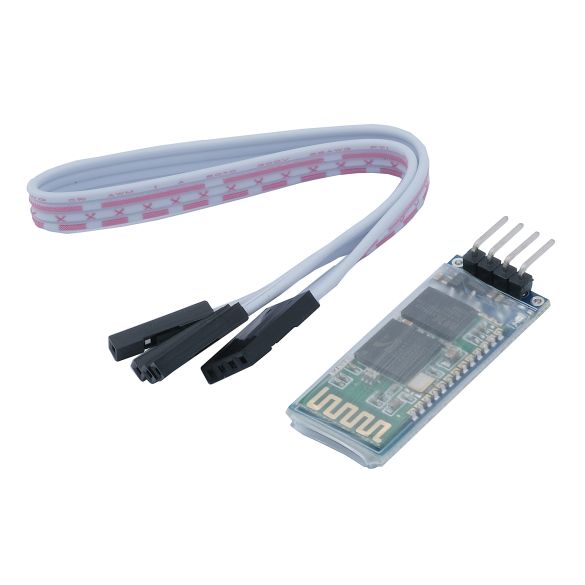

Contenu :

– 1 x module Bluetooth HC06
– 1 x cordon F/F

Remarques :

Le HC06 ne fonctionne qu’en mode esclave. Pour une utilisation en maître ou esclave, voir le HC05.
Ce module est incompatible avec le programme MFi d’Apple® et ne peut être appairé avec un appareil iOS (iPhone, iPad, etc).

Caractéristiques :

• Alimentation : 3,6 à 6 Vcc
• Consommation: 50 mA
• Bluetooth : 2.1 + EDR
• Fréquence : 2,4 GHz
• Portée : jusqu’à 10 mètres
• Liaison série : 9600 bps par défaut
• Antenne intégrée

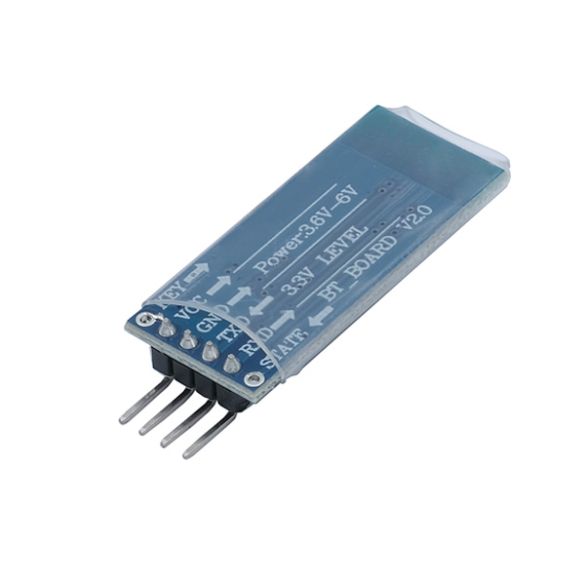

• Broches :  Vcc, Gnd, TXD et RXD (KEY et STATE sur pastilles à souder)
• Configuration via commandes AT
• Longueur du cordon : environ 20 cm
• Température de service : -20 à 55 °C
• Dimensions : 35 x 16 x 12 mm
