Description

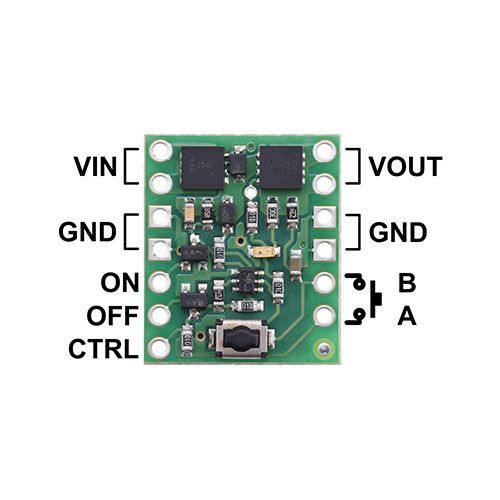

Module à bouton-poussoir électronique ON-OFF permettant de commuter une tension de 2,2 à 16 Vcc sous 6 A maxi. Des entrées logiques permettent de contrôler ce module à partir d’un microcontrôleur type Arduino par exemple.
Possibilité de raccorder plusieurs modules en parallèle pour les allumer et les éteindre avec un seul bouton-poussoir. Le module dispose d’une protection contre les inversions de polarité.
Inconvénients par rapport à un commutateur mécanique:
– lors de l’utilisation, si le module perd l’alimentation, il perd aussi son état.
– fonctionnement unidirectionnel, la sortie ne peut pas être commutée sur l’entrée.
– la tension d’entrée doit impérativement être en continu.
Remarques:
– le module est livré avec deux connecteurs droits à souder en fonction de l’utilisation.
– il est nécessaire d’utiliser un refroidisseur adapté (non inclus) pour une utilisation sous 6 A
Caractéristiques:
Alimentation: 2,2 à 16 Vcc
Pouvoir de coupure:
– 6 A max à 12 Vcc (refroidisseur nécessaire)
– 3 A max à 12 Vcc (sans refroidisseur)
Led rouge d’état
Dimensions: 15,5 x 18 x 3 mm
Poids: 0,6 g
Référence Pololu: 2808
