Description

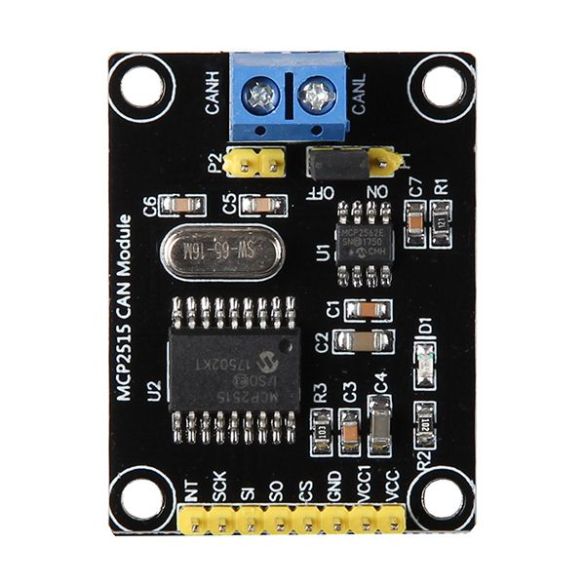

Ce module CAN est un basé sur le contrôleur CAN MCP2515 et sur le transceiver MCP2562. Il suffit de raccorder cette carte à un module Arduino ou Raspberry Pi via une liaison SPI pour permettre à celui-ci de communiquer via le bus CAN.
Le bus CAN est un bus industriel couramment utilisé en raison des longues distances possibles, de sa vitesse de communication et de sa fiabilité. Applications: systèmes de monitoring industriels, datalogger, outils de diagnostics embarqués, etc.
Un guide d’utilisation pour Arduino et Raspberry, en anglais, est disponible en fiche technique.

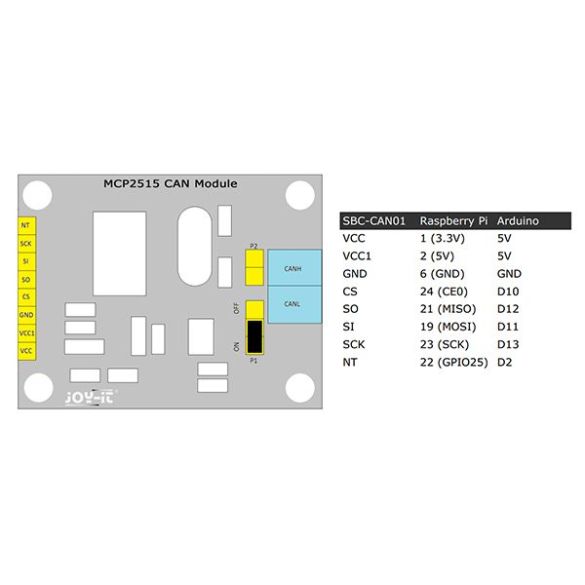

Remarque: pour une utilisation avec une carte Raspberry Pi, Vcc doit être raccordé au 3,3 Vcc et Vcc1 doit être raccordé au 5 Vcc. Avec une carte Arduino, le 5 Vcc raccordé sur Vcc1 est nécessaire.
Caractéristiques:
- Alimentation:
– Arduino: 5 Vcc raccordé sur la broche Vcc1
– Raspberry Pi: 3,3 Vcc sur la broche Vcc et 5 Vcc sur la broche Vcc1 - Consommation:
– en travail: 5 mA
– en veille: 1 µA - Bus: CAN
- Connectique CAN: bornier à vis
- Vitesse de communication: 1 Mb/s
- Compatibilité: Arduino et Raspberry Pi
- Température: – 40 à 85 °C
Référence Joy-It: SBC-CAN01
