Description
Présentation et fonctionnalités :

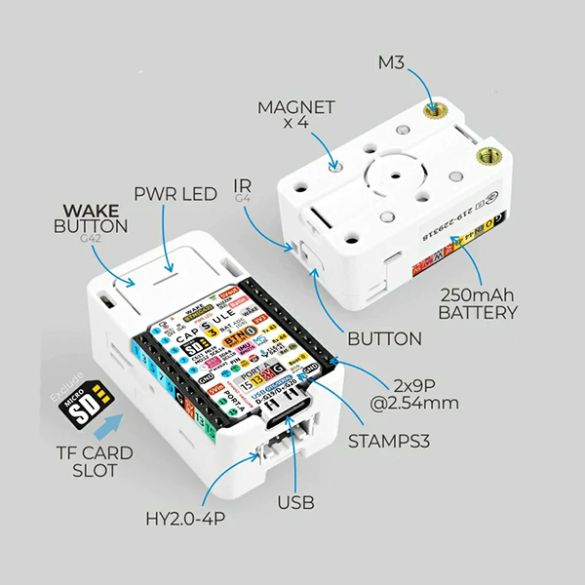

Module de développement M5 Capsule basé sur une carte programmable StampS3, polyvalente, autonome et à faible consommation.
Ce module intègre :
– Circuit 6 DoF BMI270 (accéléromètre et gyroscope)
– Buzzer et micro
– Circuit horloge temps réel (RTC) BM8563
– Emetteur IR
– Lecteur de carte microSD (carte non incluse)
Ce module est idéal pour les applications connectées, le développement de système embarqués, le contrôle d’altitude, l’acquisition de données, etc.
Programmation et communication :
La programmation de cette carte s’effectue depuis l’IDE Arduino ou via l’IDE en blocs UIFlow via un port USB Type-C (cordon à prévoir).
Connectique :
Les E/S sont accessibles sur des rangées de connecteurs femelles.
Remarques :
Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.
Certaines E/S sont utilisées par les capteurs du modules.
Caractéristiques :
- Alimentation :
– 5 Vcc via le port USB Type-C
– via accu LiPo 3,7 Vcc/250 mAh - Consommation :
– en fonctionnement : 144 mA
– en veille : 35 µA - Microcontrôleur : ESP32-S3 à 240 MHz
- Mémoires Flash : 8 MB
- Interface WiFi 2,4 GHz 802.11 b/g/n
- Antenne intégrée
- Distance émission infrarouge :
– 180 ° : 330 cm
– 90 ° : 48 cm
– 45 ° : 134 cm - Circuit RTC BM8563
– adresse I2C : 0x51 - Circuit 6 DoF BMI270 :
– accéléromètre 3 axes : ±2, ±4, ±8 et ±16 g
– gyroscope 3 axes : ±125, ±250, ±500, ±1000, ±2000 °/s
– adresse I2C : 0x69 - 23 E/S digitales dont SPI, UART, I2C et I2S
- LED RGB programmable WS2812B
- Bouton programmable
- Température de service : 0 à 40 °C
- Dimensions : 40 x 24 x 16,2 mm
- Poids : 18,5 g
Référence M5Stack : M5Stack Capsule Kit w/ M5StampS3 K129
