Description

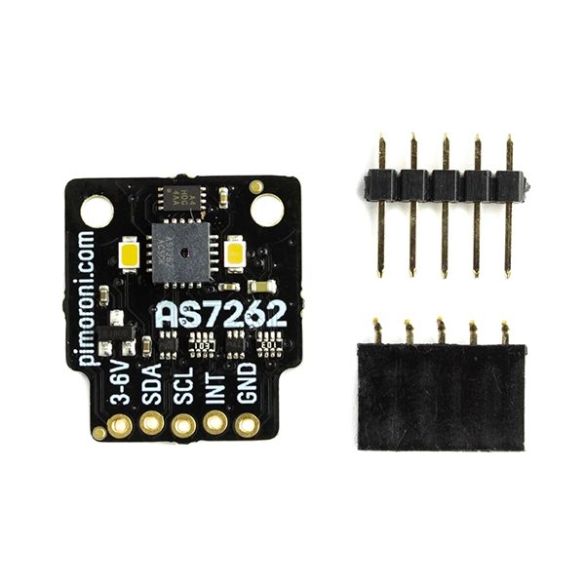

Module basé sur un capteur de spectre AS7262 permettant la détection de 6 canaux de lumière visibles (rouge, orange, jaune, vert, bleu et violet).
- Fonctionnalités: Ce module communique avec une carte Raspberry Pi ou un microcontrôleur Arduino via le bus I2C. Ce capteur embarque deux leds d’éclairage améliorant la précision de la lecture des couleurs et permet la mesure de la réflectivité d’une surface.

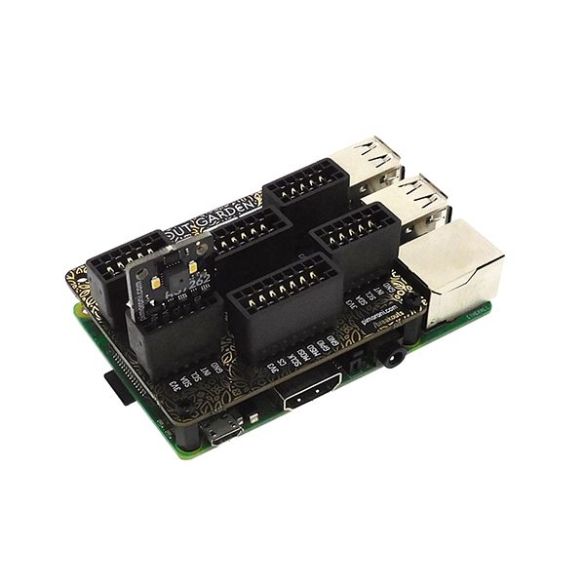

- Connectique: Ce capteur est compatible avec la platine d’extension Breakout Garden de Pimoroni pour Raspberry Pi.
Cette platine facilite la connexion de différents modules Pimoroni compatibles sur Raspberry Pi.Le capteur s’enfiche directement dans un des connecteurs I2C de la platine Breakout.
L’utilisation de ce capteur sur une carte Raspberry Pi, sans utiliser la carte Breakout, nécessite la soudure d’un connecteur femelle inclus.
Le module s’enfiche ensuite sur les broches 1, 3, 5, 7 et 9 du port GPIO de la carte Raspberry Pi.Un second connecteur mâle à souder pour une utilisation sur une plaque de montage rapide est également inclus.
- Programmation: Pimoroni met à disposition une librairie Python pour Raspberry Pi facilitant la mise en fonctionnement de ce module.
- Remarques:
– Cette librairie n’est pas compatible avec la version de Raspbian Wheezy.
– Ce module est compatible Arduino mais Pimoroni ne met aucune librairie à disposition. Celle-ci est à installer dans l’IDE Arduino par vos soins.
Caractéristiques:
- Alimentation: 3,3 ou 5 Vcc
- Interface: I2C
- Adresse I2C: 0x49
- Plage de mesure: 450, 500, 550, 570, 600 et 650 nm
- Couleurs détectées: rouge, orange, jaune, vert, bleu et violet
- Protection contre les inversions de polarités
- T° de couleurs leds d’éclairage: 4000 K
- Compatibilité:
– Raspberry Pi 2B, 3B, 3B+,4 B et Zero
– Arduino - Dimensions: 19 x 21 x 4 mm
Référence Pimoroni: PIM412
