Module commutateur DFR0643 en ligne

Description

Module commutateur permettant d’actionner une charge via la sortie digitale d’un microcontrôleur. L’entrée et la sortie pour la charge raccordée à ce module sont disponibles sur des embases femelles 5,5 x 2,1 mm.

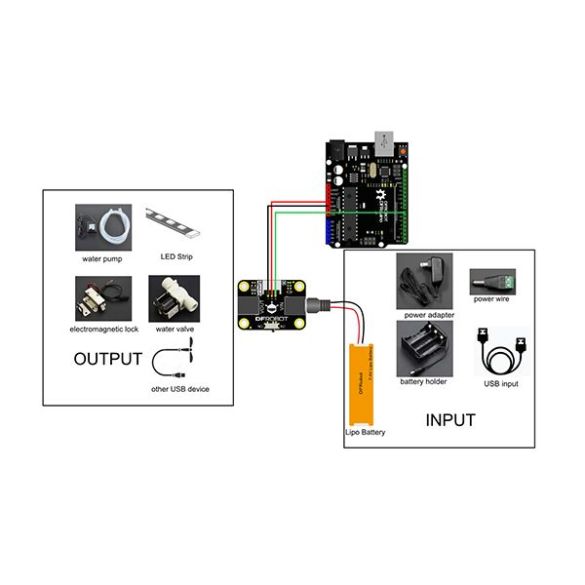

Ce module se raccorde sur sortie digitale d’une carte compatible Arduino^® ou directement sur le shield d’expansion E/S via le cordon inclus.

Cette carte comporte un inverseur NO/NC permettant de choisir si la charge se déclenche lors d’une mise à l’état haut ou bas de la sortie digitale.

Ce commutateur est livré avec plusieurs adaptateurs facilitant le raccordement de la charge.

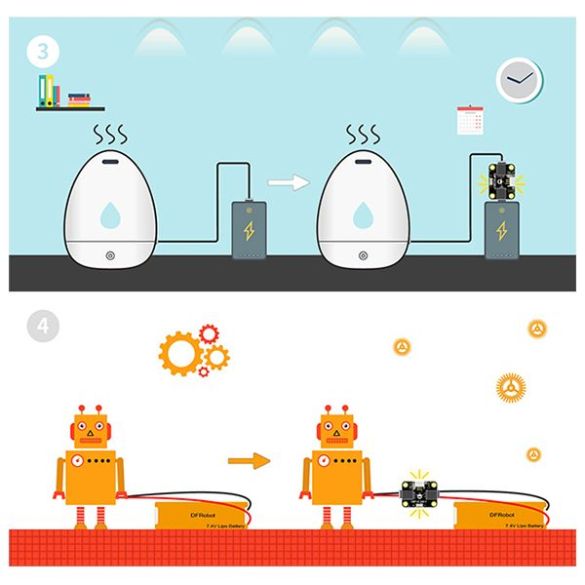

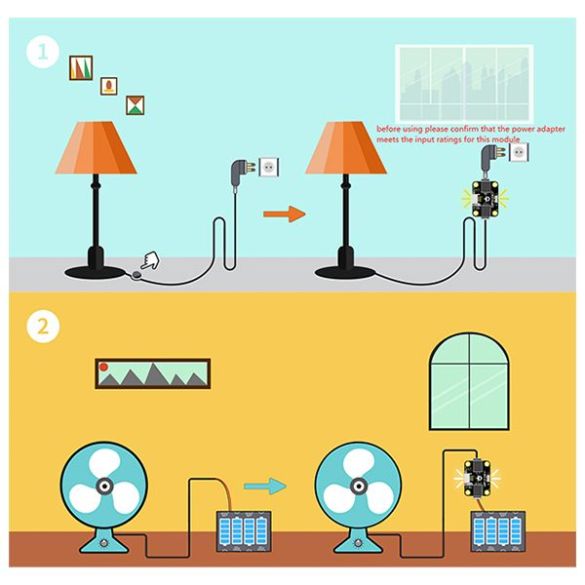

Application: commutation d’une ampoule ou de tout type de charge via un microcontrôleur.

Contenu:

• 1 x module commutateur Gravity.
• 1 x cordon Gravity digital.
• 2 x connecteurs 5,5 x 2,1 mm mâles vers bornier à vis.
• 2 x connecteurs 5,5 x 2,1 mm mâles vers 5,5 x 2,1 mm mâles.
• 2 x connecteurs 5,5 x 2,1 mm mâles vers connecteur USB A mâle.
• 1 x base en acrylique.
• 1 x jeu de vis pour le montage de la base.

Caractéristiques:

• Alimentation logique: 3,3 à 5 Vcc
• Tension d’entrée: 5 à 30 Vcc
• Courant maxi: 2,5 A
• Fréquence de commutation: 1 kHz
• Température de service: – 55 à 150 °C
• Dimensions: 37 x 27 mm

Référence DFRobot: DFR0643
