Module d’acquisition Gravity SCI DAQ disponible maintenant

Description

Présentation et fonctionnalités :

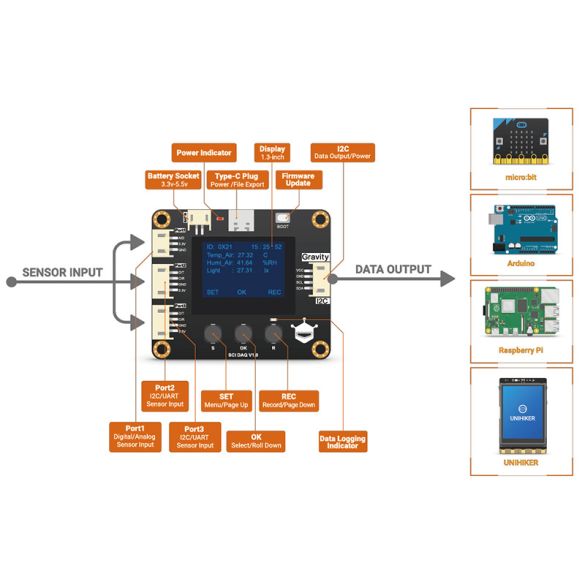

Le Gravity : SCI DAQ est un puissant module d’acquisition doté d’un écran qui affiche les données des capteurs connectés sans microcontrôleur.

Ce module permet de connecter et d’utiliser facilement de nombreux capteurs Gravity compatibles grâce à une reconnaissance et à un étalonnage automatique.

Le module SCI DAQ dispose de 16 MB de mémoire intégrée et comprend un circuit RTC pour horodater les mesures effectuées.

Un module d’extension WiFi, idéal pour les projets IoT est disponible séparément, voir TEL0180.

Programmation et communication :

Les données sont exportables vers un microcontrôleur via le bus I2C : micro:bit, Arduino, Raspberry Pi, UNIHIKER, etc.

Plusieurs guides éducatifs (en anglais) sont disponibles en ligne :
– construisez un testeur de conductivité
– surveillance d’une installation
– découvrez la couleur, la lumière et la chaleur
– moniteur de qualité de l’air intérieur
– suivi et analyse de la qualité de l’air

Un guide d’utilisation avec des exemples de codes pour microcontrôleurs Arduino et micro:bit est accessible sur le wiki de DFRobot.

Connectique :

Les capteurs (non inclus) se raccordent sur des connecteurs prévus. Une liste de capteurs compatibles est disponible en fiche technique.

Le Gravity SCI DAQ peut être alimenté :
– via son port USB Type-C (cordon non inclus)
– avec un accu LiPo 3,7 Vcc ou un coupleur de piles à connecter sur une embase JST PH (non inclus)
– depuis le connecteur Gravity I2C, connecté à un microcontrôleur

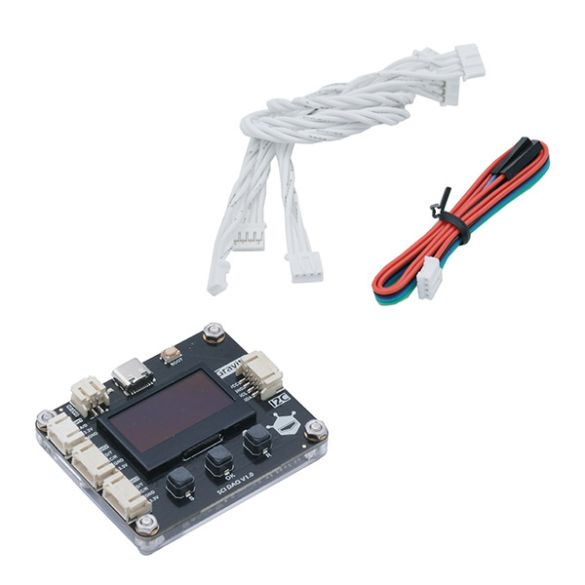

Contenu :

– 1 x module SCI DAQ
– 2 x cordons PH2.0-4P de 20 cm
– 1 x cordon PH2.0-3P de 20 cm
– 1 x cordon pour capteur Gravity I2C et UART

Référence DFRobot : Gravity: Science Data Acquisition (SCI DAQ) Module DFR0999

Applications et exemples :

Exploration scientifique, enseignement, surveillance de l’agriculture et de l’environnement, applications IoT.

Remarques :

Le port USB Type-C ne permet pas la charge de l’accu LiPo. Un chargeur LiPo doit être prévu pour la charge de celui-ci, voir articles conseillés.

Une pile CR1220 est nécessaire pour la sauvegarde de l’heure donnée par le circuit RTC, voir articles conseillés.

Caractéristiques :

• Alimentation :
  – 5 Vcc via un port USB Type-C (cordon non inclus)
  – 3,3 à 5,5 Vcc via un connecteur JST (accu LiPo ou coupleur de piles, non inclus)
• Consommation : 40 mA
• Afficheur OLED : 1,3″
• Signal de sortie : I2C (0x21 à 0x23)
• Stockage : 16 MB
• Sauvegarde: 1 pile 3 V CR1220 (non incluse)
• Interfaces pour capteurs :
  – 1 x digitale et analogique
  – 2 x I2C et UART
• Interface pour microcontrôleur : I2C (0x21 et 0x23)
• 3 x boutons-poussoirs de sélection
• Bouton boot
• Dimensions : 62 x 52 x 13 mm
