Description

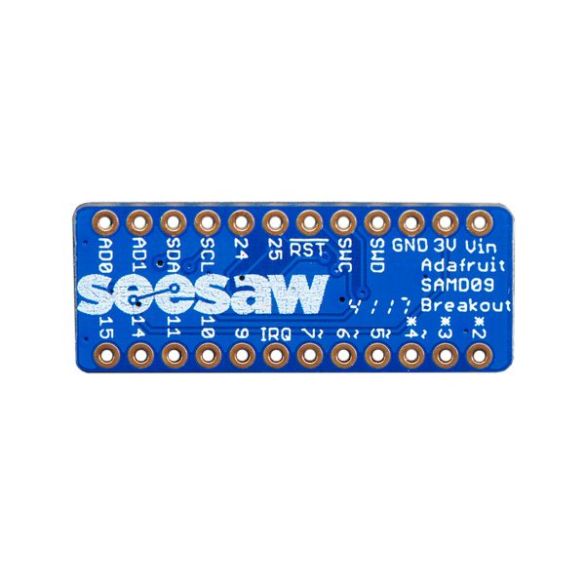

Ce module d’expansion ajoute 3 entrées analogiques, 3 sorties PWM, 7 E/S digitales, une broche d’interruption et une sortie compatible NeoPixel à un microcontrôleur type Arduino ou Raspberry Pi via une interface I2C. L’adresse I2C est modifiable via deux broches à mettre à la masse (voir fiche technique).
Cette carte nécessite l’utilisation d’une librairie Arduino spécifique disponible en téléchargement. Elle est également compatible avec le langage CircuitPython d’Adafruit permettant de simplifier l’utilisation et l’apprentissage de la programmation sur microcontrôleur.
Remarque: ce module nécessite la soudure de deux connecteurs latéraux inclus en fonction de l’utilisation.
Caractéristiques:
- Alimentation: 3,3 et 5 Vcc
- Microcontrôleur: ATSAMD09
- Interfaces:
– 3 x entrées 12 bits ADC
– 3 x sorties PWM 8 bits
– 7 x E/S digitales avec Pull-up ou Pull-down
– 1 x sortie NeoPixel
– 1 x broche d’interruption - Adresse I2C par défaut: 0x49 (modifiable via broche 16 et 17)
- Led d’activité
- Dimensions: 32 x 12 x 3,5 mm
- Poids: 1,6 g
Référence Adafruit: 3657
