Module d’expansion U011-B bon plan

Description

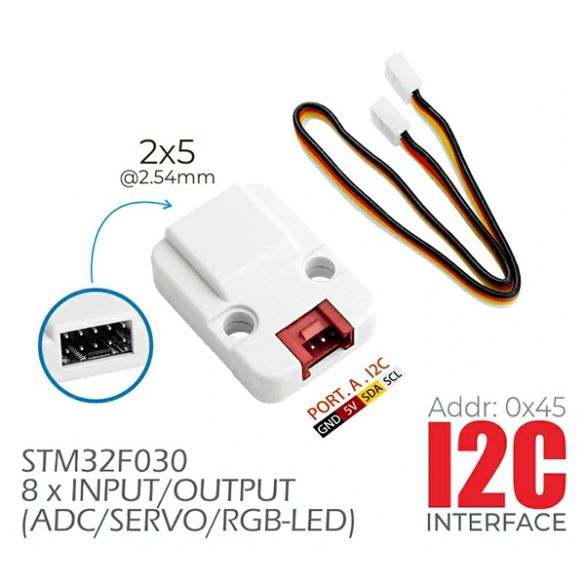

Module d’expansion donnant accès à des E/S digitales et à des entrées analogiques depuis le bus I2C.

• Fonctionnalités: ce module convient pour connecter des capteurs digitaux ou analogiques à un microcontrôleur via le bus I2C. Il permet également de piloter un petit servomoteur et des LEDs RGB.

• Programmation: M5Stack propose une intégration de ce module au sein de son IDE en blocs et en Python UIFlow.

  Une librairie et plusieurs exemples de programmes pour l’IDE Arduino sont également disponibles, voir fiche technique.

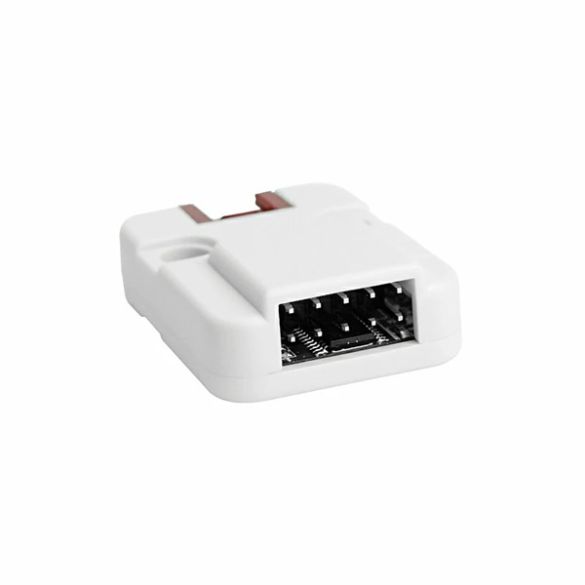

• Connectique: les E/S sont accessibles sur 2 x rangées de 5 broches mâles au pas de 2,54 mm.

• Contenu: 1 x module EXT.IO2 et 1 x cordon 4 broches.

• Remarque: ce module peut aussi être utilisé avec des microcontrôleurs compatibles Arduino^® via, par exemple, le Base Shield de Seeedstudio ou équivalent (aucun exemple de code proposé).

Caractéristiques:

• Alimentation: 5 Vcc
• Microcontrôleur: STM32F030
• Interface de contrôle: I2C
• Adresse I2C: 0x45
• Interfaces disponibles:
  – 8 E/S digitales
  – sorties analogiques (ADC)
  – sortie servo
  – sortie pour LED RGB
• Dimensions: 32 x 24 x 11 mm
• Poids: 2,5 g

Référence M5Stack: EXT.IO2 U011-B
