Description
Présentation et fonctionnalités :

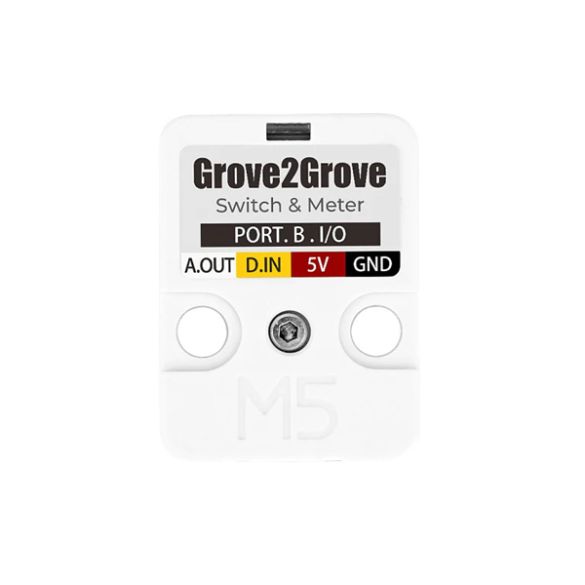

Unité d’extension pour module M5Stack prévu pour connaître la consommation d’un module compatible Grove. Il permet également sa mise en fonctionnement ou son arrêt.
Ce capteur connecté à votre carte M5Stack s’insère entre un module Grove et son microcontrôleur.
Programmation et communication :
Ce module est intégré dans l’IDE en blocs et Python UIFlow. Un exemple de programme Arduino est également disponible, voir fiche technique.
Connectique :

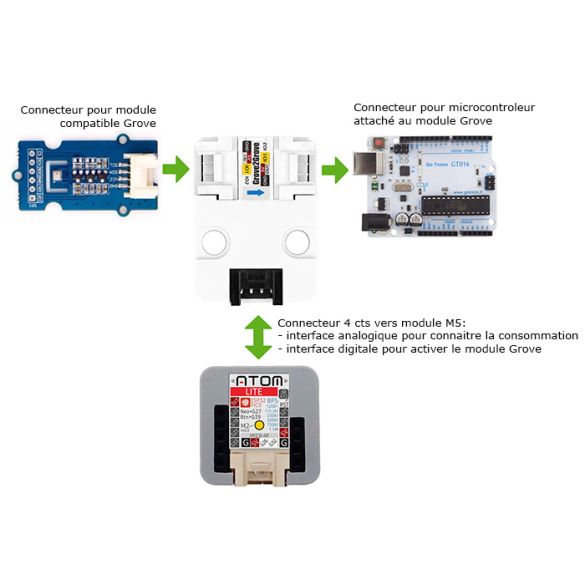

Deux ports Grove permettent la connexion du module compatible Grove et du microcontrôleur associé (ex: carte compatible Uno).
Un 3ème port avec interfaces digitale et analogique se connecte au microcontrôleur M5 :
– sortie digitale : activation du module Grove.
– sortie analogique : délivre une valeur analogique proportionnelle au courant consommé par le module Grove.
Contenu :
– 1 x module Grove2Grove
– 1 x cordon 4 cts compatible avec les modules M5
Caractéristiques :
- Alimentation : 5 Vcc via le microcontrôleur M5
- Mesure du courant : 0 à 1 A
- Sortie analogique de 0 à 3,3 Vcc
- Interface digitale de commande
- Température de service : -20 à 70 °C
- Dimensions : 32 x 24 mm
Référence M5Stack : U148
