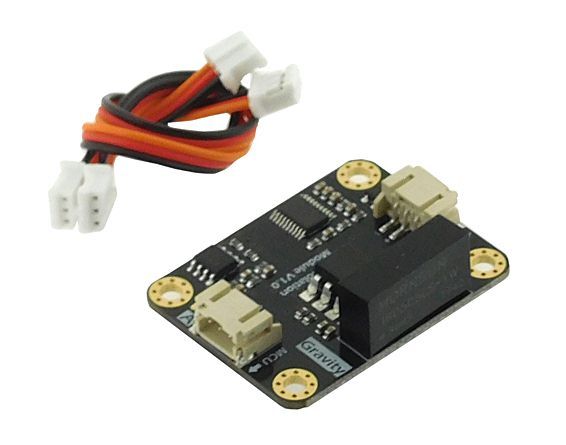

Module d’isolation de signal DFR0504 affaire du jour

Description

Module permettant l’isolation d’un signal analogique lors d’un montage comportant plusieurs autres capteurs. Ce module peut notamment être utilisé avec le capteur de pH SEN0161 et permet d’obtenir des valeurs mesurées plus précises et moins soumises aux interférences.

Remarques:

• Il est recommandé d’utiliser une alimentation externe 5 Vcc sur la carte compatible Arduino® pour alimenter ce module.
• ​La masse de la carte Arduino et la masse du capteur sont isolées, il est impératif de ne pas les raccorder ensemble.
• Le module peut devenir chaud en utilisation.

Ce module se raccorde sur une entrée analogique d’une carte compatible Arduino® ou directement sur le shield d’expansion E/S. Livré avec deux cordons 3 broches.

Caractéristiques:

• Alimentation: 5 Vcc ± 0,1 Vcc
• ​Courant maxi en sortie 170 mA​
• Consommation sans charge: 75 mA
• Temps de réponse: 4 secondes
• Circuit non isolé (coté Arduino):
  – Alimentation: 5 Vcc ± 0,1 Vcc
  – Sortie analogique: 0 à 5 Vcc
• Circuit isolé (coté capteur):
  – Tension de sortie (alimentation capteur): 5 Vcc ± 0,2 Vcc
  – Entrée analogique: 0 à 5 Vcc

Référence DFRobot: DFR0504
