Module E-Ink 2,9 » 12956 tendance

Description

Présentation et fonctionnalités :

Module afficheur à encre électronique de 2,9″ d’une résolution de 296 x 128 pixels. Il permet l’affichage de caractères ou de dessins sur 2 niveaux de gris sur fond blanc.

L’encre électronique permet d’afficher des images ou textes simples tout en réduisant la consommation par rapport à un afficheur traditionnel. Ce type d’afficheur offre un large angle de vision mais ne dispose pas de rétroéclairage et n’est donc pas visible dans l’obscurité.

Programmation et communication :

Waveshare propose un guide d’utilisation, uniquement en anglais, avec exemples de codes pour cartes Arduino, STM32, ESP32/8266, Raspberry Pi et Jetson Nano.

Connectique :

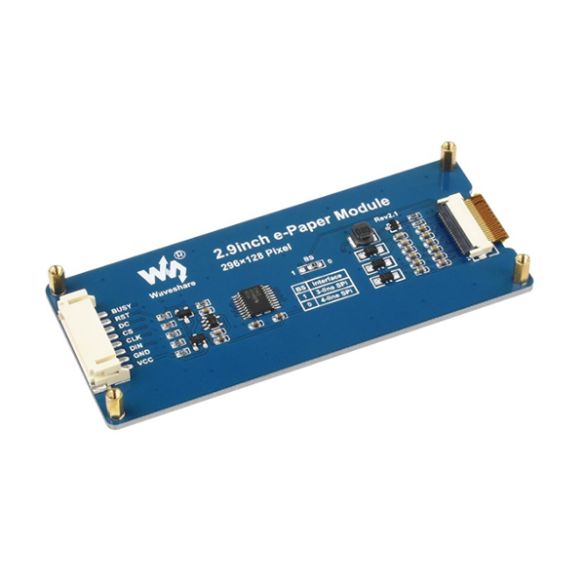

Cet écran se connecte via une liaison SPI à un microcontrôleur ou une carte compatible via le cordon à sorties femelles inclus.

Contenu :

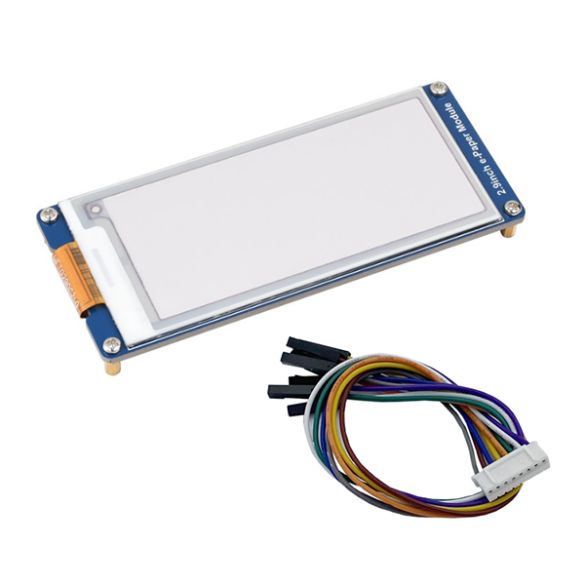

– 1 x module e-ink 2,9″ 2 niveaux de gris sur fond blanc
– 1 x cordon JST vers connecteurs femelles

Caractéristiques :

• Alimentation : 3,3 à 5 Vcc
• Consommation :
  – rafraîchissement de l’écran: 26,4 mW
  – en veille (avec l’affichage): < 0,017 mW
• Interface : SPI
• Durée de rafraîchissement :
  – partiel : 0,3 s
  – complet : 15 s
• Niveaux de gris : 2
• Dimensions de l’écran : 2,9″
• Dimensions de la zone d’affichage : 67 x 29 mm
• Résolution : 296 x 128 pixels
• Angle de vision : 170 °
• Dimensions : 89,50 x 38 mm

Référence Waveshare : 12956
