Description
Ce capteur basé sur un BME680 associé à un CCS811 mesure la température, l’humidité, la pression atmosphérique et la qualité de l’air (TVOC et eCO2). Ce module communique avec un microcontrôleur Arduino® ou compatible via une liaison I2C.
TVOC: Total Volatile Organic Compounds ou composés organiques volatiles totaux et eCO2: équivalent au niveau de CO2.

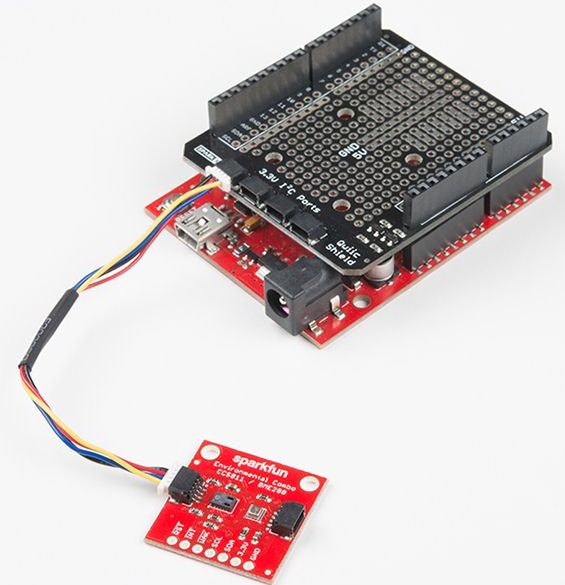

- Connectique: Ce module est compatible avec les interfaces sans soudure Stemma QT® d’Adafruit et Qwiic® de Sparkfun. Cordon compatible non inclus, voir kits et connectique.
Ce capteur peut également être utilisé sans ces interfaces, via 7 pastilles femelles au pas de 2,54 mm. Ces pastilles peuvent accueillir un connecteur de type MH-100 à souder par vos soins. Les modules STEMMA QT® et Qwiic® comportent deux connecteurs permettant la mise en cascade de plusieurs modules compatibles.
- Programmation: Sparkfun met à disposition un guide d’utilisation complet, uniquement en anglais, avec librairie Arduino et exemples de codes, voir fiche technique.
Caractéristiques:
- Alimentation: 1,8 à 3,6 Vcc
- Consommation: 13 mA environ
- Plages de mesure:
– tVOC: 0 à 1187 ppb (partie par milliard)
– eCO2: 400 à 8192 ppm (partie par million)
– température: -40 à 85 °C
– humidité: 0 à 100 %RH (±3% de 20 à 80 %RH)
– pression: 30 à 110 kPa (précisions relative: 12 Pa, absolue: 100 Pa)
– altitude: 0 à 9,2 km - Interface: I2C
- Adresses:
– CCS811: 0x5B ou 0x5A (via pontet à souder)
– BME280: 0x77 ou 0x76 (via pontet à souder) - Connecteurs:
– pastilles à souder
– 2 x connecteurs « Qwiic Connect » (JST 4 broches au pas de 1 mm) - Dimensions: 26 x 26 mm
Référence Sparkfun: SEN-14348
Photos CC BY 2.0
