Module GPIO Expander ADA4886

Description

Présentation et fonctionnalités :

Module ajoutant 16 broches d’entrées et sorties digitales à votre projet à microcontrôleur Arduino ou carte Raspberry Pi.

L’adresse I2C est modifiable via des pontets à souder pour un total de 4 modules sur un seul microcontrôleur.

Programmation et communication :

Adafruit met à disposition un guide d’utilisation avec librairies et exemples de codes pour cartes compatibles Arduino et Raspberry Pi.

Connectique :

Ce module est compatible avec les interfaces sans soudure Stemma QT d’Adafruit et Qwiic de Sparkfun (cordon non inclus).

Les modules Stemma QT et Qwiic comportent deux connecteurs permettant la mise en cascade de plusieurs modules I2C compatibles.

Cette platine peut également être utilisée sans l’interface Stemma QT grâce à un connecteur mâle inclus à souder par vos soins.

Les E/S peuvent agir en broches d’interruption.

Contenu :

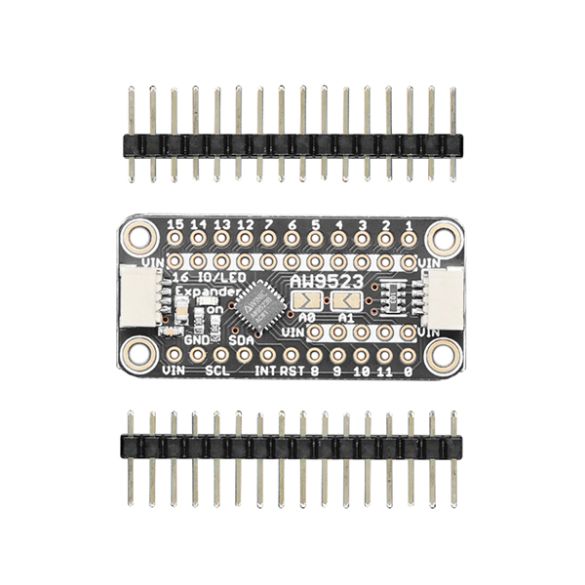

– 1 x module GPIO Expander ADA4886
– 2 x connecteurs mâles à souder 16 broches

Caractéristiques :

• Alimentation : 2,5 à 5,5 Vcc
• Interfaces :
  – I2C sur connecteur Stemma QT et Qwiic
  – I2C sur pastilles à souder
• Adresse I2C : 0x58 par défaut (0x59, 0x5A ou 0x5B via pontets à souder)
• Dimensions : 38 x 17,8 x 4,5 mm
• Poids : 2,5 g

Référence Adafruit : 4886
