Module graphique SPI DFR0091 tendance

Description

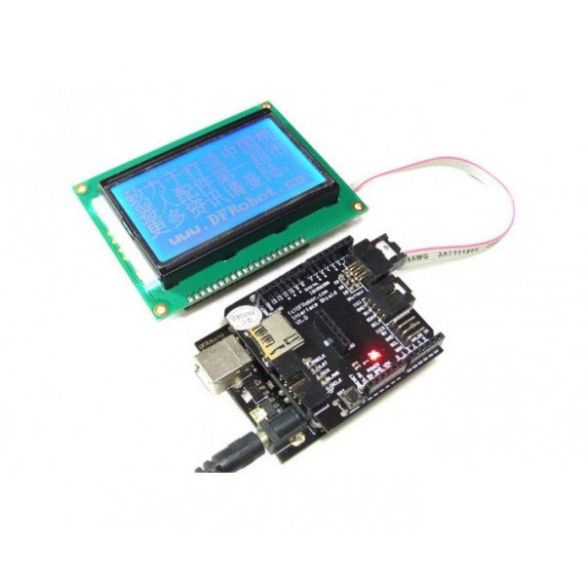

Module graphique LCD 128 x 64 pixels de DFRobot basé sur un ST7920. Ce module communique avec un microcontrôleur compatible Arduino^® via une interface SPI ou parallèle.

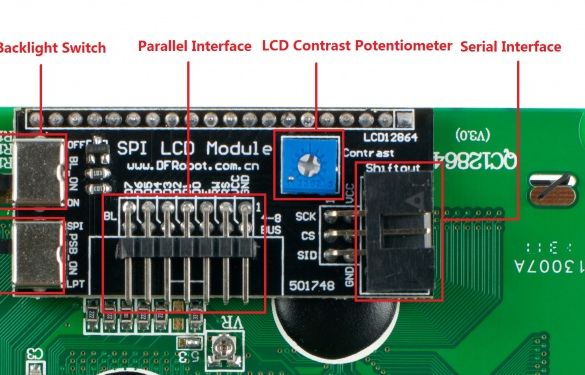

La sélection du mode de communication s’effectue grâce à un inverseur. Le rétroéclairage peut également être désactivé via un second inverseur.

Cet afficheur est livré sans fils de raccordement. Il est recommandé d’utiliser des cordons de connexion rapide. Exemple BBJ21 avec une carte compatible Uno^® ou Mega^®.

Caractéristiques:

• Alimentation: 4,5 à 5,5 Vcc (via Arduino)
• Couleur: caractères blancs sur fond bleu
• Angle de vision: 170°
• Microcontrôleur: ST7920
• Résolution: 128 x 64 points
• Interface: parallèle 4/8 bits (par défaut) ou SPI
• Réglage de contraste
• Correspondance brochage SPI:
  – SCK -> SCK
  – CS -> CS
  – SID -> MOSI
• Dimensions:
  – module 93 x 70 x 22 mm
  – écran: 73 x 39 mm

Référence DFRobot: DFR0091
