Description
Présentation et fonctionnalités :

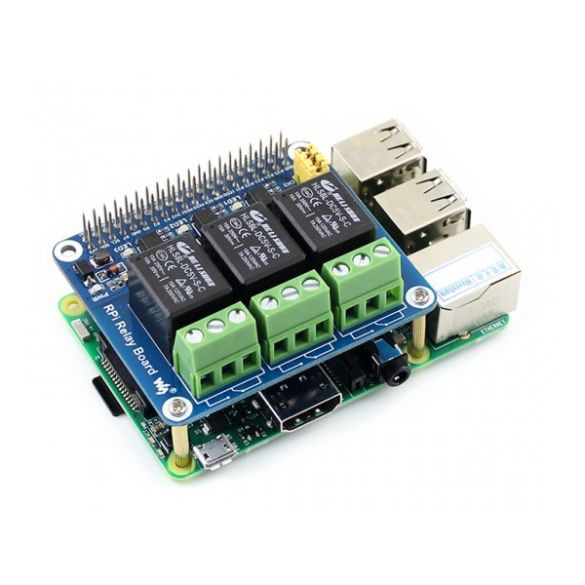

Module HAT relais pour carte Raspberry Pi permettant le contrôle de 3 relais 1 RT via 3 sorties digitales.
Ce module comporte des LEDs d’indication pour visualiser le statut de chaque relais.
Programmation et communication :
Le fabricant propose plusieurs exemples de programmes Python, voir fiche technique.
Des ressources pour WiringPi, WebioPi, et Bcm2835 sont également disponibles.
Connectique :

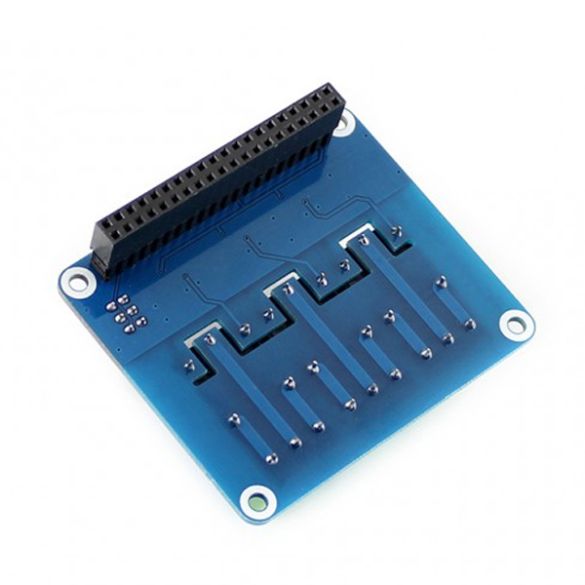

Ce HAT s’enfiche dans le port GPIO de la carte Raspberry Pi. Le port GPIO reste accessible sur une rangée de connecteurs mâles.
La partie commande est isolée des relais grâce à 3 optocoupleurs. Les broches de commandes peuvent être modifiées grâce aux cavaliers inclus.
Les entrées et sorties (COM, NO et NC) des relais sont accessibles sur 3 borniers à vis.
Exemple d’application :
Commutation de charges importantes depuis une carte Raspberry Pi.
Caractéristiques :
- Alimentation : 5 Vcc via le port GPIO de la carte Raspberry Pi (non incluse)
- Pouvoir de coupure : 5 A/250 Vac ou 5 A/30 Vcc
- Interface : 3 x entrées digitales
- Compatibilité : Raspberry Pi Zero, 2B, 3B, 3B+ et 4B
- Dimensions : 65 x 56 mm
Référence Waveshare : 11638
